一、友达液晶模组G133ZAN01.1 应用详情
基础信息 : | 品牌 | 友达AUO | 型号名称 | G133ZAN01.1 |
屏幕类型 | LTPS TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 13.3吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | sRGB,白光LED背光，含LED驱动器，端子倒装，10位灰阶，表面镜面 | |||
二、友达液晶模组G133ZAN01.1 光学详情
基础信息 : | 亮度(cd/m²) | 450 (Typ.) | 对比度 | 1200:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 30 (Typ.)(Tr+Td) ms | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 1.07B (8-bit + Hi-FRC) |
色温 | 6485K | 白场变动 | 1.25/1.60 (Max.)(5/13 points) | |
1931色域 : | NTSC比值 | 71% | sRGB覆盖率 | 100% |
Adobe RGB覆盖率 | 74% | DCI-P3覆盖率 | 74% | |
Rec.2020覆盖率 | 53% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G133ZAN01.1 结构详情
像素特征 : | 分辨率 | 3840(RGB)×2160, UHD | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0255×0.0765 mm | 像素间距(W×H) | 0.0765×0.0765 mm [332PPI] | |
像素特征 : | 显示尺寸 | 293.76(W)×165.24(H) mm | 外观尺寸 | 298.96(W)×186.42(H) mm |
可视尺寸 | - | 外观厚度 | 2.0/2.2 (Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
安装方式 : | Without | |||
其它细节 : | 重量 | 190g (Max.) | 表面处理 | 镜面 (Haze 0%)，Hard coating (1H)，反射率 5.0% (Typ.) |
四、友达液晶模组G133ZAN01.1 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 5.39W |
五、友达液晶模组G133ZAN01.1 信号详情
信号电气 : | 输入电流 | 800mA (Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 1.44/2.4W (Typ./Max.) | 信号接口 | eDP (4 Lanes), eDP1.4a | |||
接口特征 : | 位置 | 背景 | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20765-040E-11A | 0.5 mm | 40 pins | 1pcs | ||
六、友达液晶模组G133ZAN01.1 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 30K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 5.0/12.0/21.0V (Min./Typ./Max.) | 输入电流 | - | ||
功率消耗 | 3.95W (Max.) | |||||
友达液晶模组G133ZAN01.1 概况：

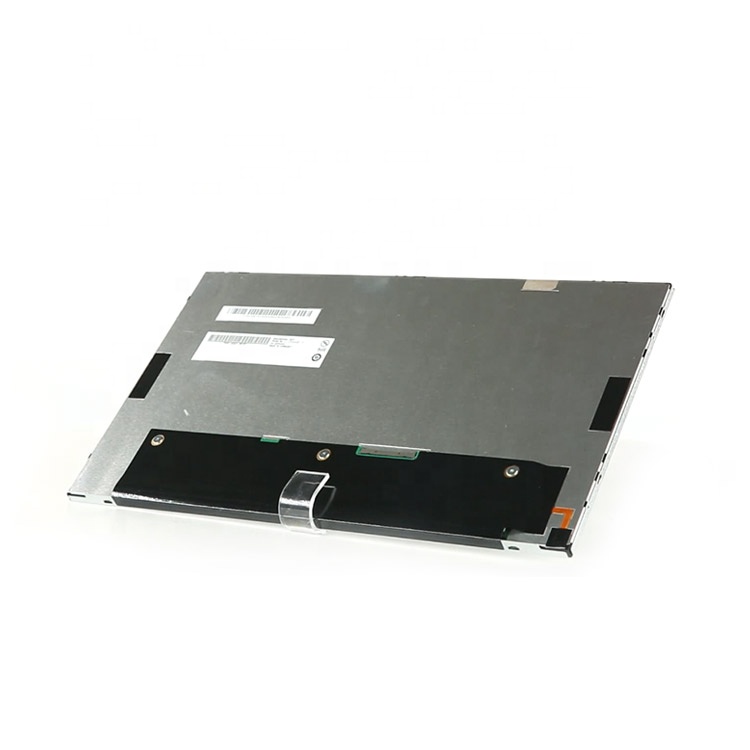

G133ZAN01.1 (友达，AUO) TFT-LCD13.3英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它sRGB，白光LED背光，含LED驱动器，端子倒装，10位灰阶，表面镜面， eDP1.4a等特征，G133ZAN01.1推荐使用于工业。
G133ZAN01.1显示分辨率为3840(RGB)×2160 (UHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为332 PPI。它的显示区域尺寸为293.76×165.24 (宽×高) mm，外观尺寸为298.96×186.42 (宽×高)×2.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (1H)，反射率 5.0% (Typ.)，产品净重190g (Max.)。背光方面G133ZAN01.1采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动器。G133ZAN01.1采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G133ZAN01.1于2022年Q1量产，当前生产状态为量产中。如果开发新产品想采用G133ZAN01.1液晶模组，建议多了解一下关于G133ZAN01.1的最新的生产状态信息和技术信息。G133ZAN01.1所有参数值均以规格书为准。
