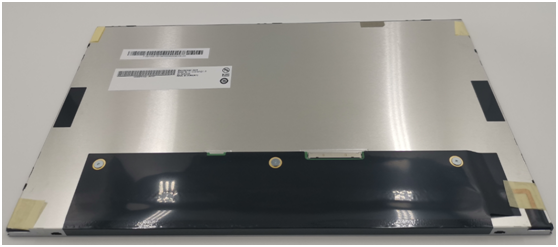

G133HAN01.1

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 13.3寸 >
  • G133HAN01.1
  • G133HAN01.1
  • 型号:G133HAN01.1
  • 品牌:友达/auo
  • 尺寸:13.3寸
  • 分辨率:1920×1080
  • 亮度:400 cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)
  • 接口:LVDS
  • 对比度:800 : 1 (Typ.)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  •  一、友达液晶模组G133HAN01.1应用详情

    基础信息 :

    制造商

    友达(AUO)

    型号

    G133HAN01.1

    类型

    a-Si TFT-LCD , 液晶模组

    应用产品

    工业

    对角尺寸

    13.3"

    适用于

    工业,医疗影像,游戏

    应用环境 :

    存储温度

    -20 ~ 70 °C

    工作温度

    -20 ~ 70 °C

    RoHS

    RoHS

    抗振能力

    1.5G (14.7 m/s²)

    典型特征 :

    广色域,DCI-P3,Srgb,白光LED背光,寿命大于5万小时,含LED驱动器,表面雾面



    二、友达液晶模组G133HAN01.1 结构详情

    像素特征 :


    解析度

    1920(RGB)×1080, FHD

    点间距(mm)

    0.05095×0.15285 mm

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.15285×0.15285 mm  [166PPI]

    结构尺寸 :

    显示区域(mm)

    293.472(W)×165.078(H) mm

    开口区域(mm)

    295.07(W)×166.68(H) mm

    外观尺寸

    309.7(W)×184.1(H) mm

    外观厚度

    10.1 (Max.) mm

    外观特征 :

    物理形状

    平面矩形

    外观样式

    -

    宽高比

    16:9 (H:V)

    风景肖像

    风景模式

    安装方式 :

    Side mounting holes (4-M2) on left, right   bezel

    其它参数 :

    重量

    500g (Max.)

    表面处理

    雾面



    三、友达液晶模组G133HAN01.1 光学详情

    基础信息 :

    显示亮度

    400 cd/m² (Typ.)

    对比度

    800:1 (Typ.) (透射)

    可视角度

    89/89/89/89 (Typ.)(CR10)

    显示模式

    AHVA,常黑显示,透射式

    推荐视角

    全视角

    响应时间(ms)

    25 (Typ.)(Tr+Td) (ms)

    色彩性能 :

    色度

    Wx:0.313; Wy:0.329

    支持颜色

    16.7M (8-bit)

    色温

    6485K

    亮度均匀性

    1.25/1.33 (Typ./Max.)(5 points)

    1931色域 :

    NTSC比值

    90%

    sRGB覆盖率

    100%

    Adobe RGB覆盖率

    82%

    DCI-P3覆盖率

    90%

    Rec.2020覆盖率

    67%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)



    四、友达液晶模组G133HAN01.1电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    No

    功率总耗 :

    16.2W (Max.)



    五、友达液晶模组G133HAN01.1 信号详情

    信号电气 :

    输入电流

    333.2/363.6mA (Typ./Max.)

    输入电压

    3.3V (Typ.)

    功率消耗

    1.1/1.2W (Typ./Max.)

    信号接口

    LVDS (2 ch, 8-bit)

    接口特征 :

    位置

    -


    类型

    端子

    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    广濑电机

    DF19K-30P-1H(54)

    1.0 mm

    30 pins

    1 pcs




    六、友达液晶模组G133HAN01.1 发光详情

    光源特征 :

    光源类型

    WLED

    数量

    -

    位置

    侧入式光源

    是否可换

    -

    形状

    -

    寿命

    50K (Typ.) Hours

    接口特征 :

    位置

    -

    类型

    端子

    接口详情 :

    品牌

    型号

    数量

    脚间距

    脚数

    脚定义

    广濑电机

    DF19G-8P-1H(54)

    1 pcs

    1.0 mm

    8 pins


    光源驱动 :

    含LED驱动器

    驱动电气 :

    输入电压

    12.0±1.2V

    输入电流

    1.25A (Max.)

    功率消耗

    15W (Max.)


    七、友达液晶模组G133HAN01.1 包装详情

    包装箱 :


    数量

    尺寸 (L×W×H)

    重量

    20 pcs / 箱

    480×275×450 mm

    10.5 Kgs



  • 友达液晶模组G133HAN01.1概况:

    G133HAN01.1是友达 (AUO)推出的一款13.3英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。工作温度为 -20 ~ 70°C,存储温度为 -20 ~ 70°C,耐振动性为1.5G (14.7 m/s²)。广色域,DCI-P3,sRGB,白光LED背光,寿命大于5万小时,含LED驱动器,表面雾面, One-Chip Solustion, JEIDA LVDS。G133HAN01.1推荐应用于工业,医疗影像,游戏。


    G133HAN01.1作为一款AHVA,常黑显示,透射式液晶模组产品,G133HAN01.1可以提供400 cd/m²的显示亮度 800:1的透射对比度,以及89/89/89/89 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号,此产品可以显示16.7M颜色,其显示的色彩饱和度也达到了90% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G133HAN01.1采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G133HAN01.1于2019年Q3量产,当前生产状态为量产中。如果开发新产品想采用G133HAN01.1液晶模组,建议多了解一下关于G133HAN01.1的最新的生产状态信息和技术信息,G133HAN01.1所有参数值均以规格书为准,G133HAN01.1规格书和最新价格可以咨询杭州旭虹科技。
