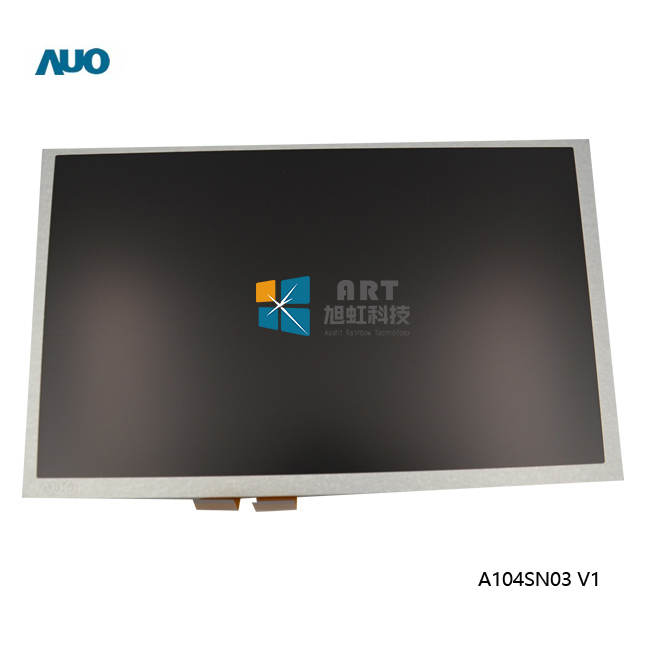

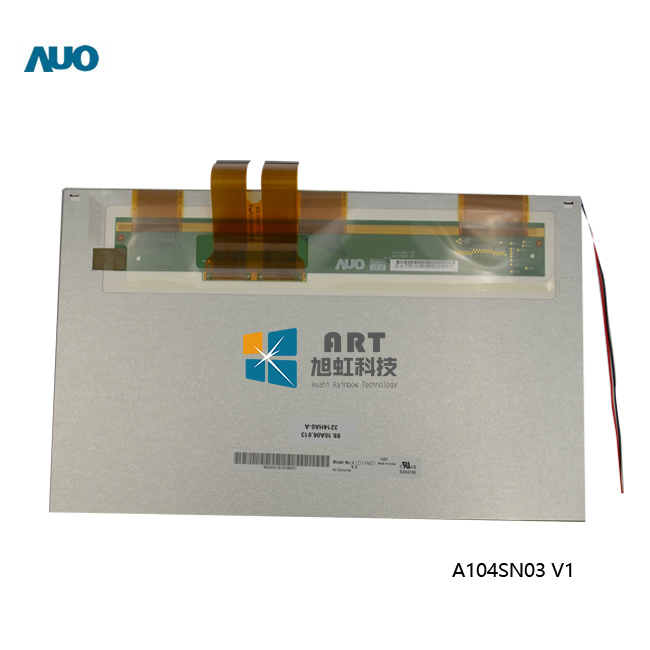

一、友达10.4寸工业液晶模组A104SN03 V1应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | A104SN03 V1 | a-Si TFT-LCD , 液晶模组 | A104SN03 V.1 | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -10 ~ 60 °C | -20 ~ 70 °C | - | |
适用于： | 数码相框，便携式DVD,工业 | |||
典型特征： | 表面雾面，风景模式，白光LED背光，6/8位灰阶可选 | |||
二、友达10.4寸工业液晶模组A104SN03 V1结构特征
屏幕尺寸： | 10.4吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
800(RGB)×600 , SVGA | RGB垂直条状 | 0.088×0.264 mm | 0.264×0.264 mm | |
结构尺寸： | 显示尺寸(H×V) | 可视尺寸(H×V) | 外观尺寸(H×V) | 外观厚度(mm) |
211.2×158.4 mm | 213.2×160.4 mm | 228.4×175.4 mm | 6.2±0.3 mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 4:3 (H:V) | 风景模式 | - | |
安装孔位： | Without | |||
其他参数： | 重量 | 表面处理 | ||
400±20g | 雾面，Hard coating (3H) | |||
三、友达10.4寸工业液晶模组A104SN03 V1光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
350 cd/m² (Typ.) | TN，常白显示，透射式 | 500:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
75/75/50/60 (Typ.)(CR≥10) | 6 o'clock | 30 (Typ.)(Tr+Td) (ms) | |
色度 | Wx:0.330; Wy:0.350 | ||
色彩性能： | 色域 | 颜色数量 | 亮度均匀性 |
50% NTSC (CIE1931) | 262K/16.2M (6-bit / 6-bit + Dithering) | 1.25/1.33 (Typ./max.)(9 points) | |
四、友达10.4寸工业液晶模组A104SN03 V1电子特征
刷新频率： | 60Hz |
翻转扫描： | No |
功率总耗： | 3.4W (Max.) |
时序控制 (T-CON) : | Embedded T-CON |
五、友达10.4寸工业液晶模组A104SN03 V1信号详情
信号电气： | 输入电流 | 10/24/0.4/-0.4 A(Typ.)(ICC/IDD/IGH/IGL) | 输入电压 | 3.3/11/15/-7V (Typ.)(VCC/AVDD/VGH/VGL) | ||
功耗 | 0.43W (Typ.) | 信号接口 | TTL (1 ch, 6/8-bit) + SPI | |||
接口特征： | 位置 | - | 类型 | FPC | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5mm | 60pins | 1 pcs | - | |||
六、友达10.4寸工业液晶模组A104SN03 V1发光详情
灯管特征： | 灯管类型 | WLED | 数量 | 3S12P | 位置 | 侧入式光源(底部) | |||||
可换性 | No | 灯管形状 | 阵列 | 灯管寿命 | 10K(Min.) (Hours) | ||||||
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | ||||||||
8.8/10.0/10.7V (Min./Typ./Max.) | 300mA (Typ.) | 3.0/3.21W (Typ./Max.) | |||||||||
接口特征： | 位置 | - | 类型 | 端子 | |||||||
灯管驱动： | 无 | ||||||||||
接口详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |||||
朝富 | JT1025-1021 | 2 pins | 1 pcs | BLE-2PINS-AC | |||||||
七、友达10.4寸工业液晶模组A104SN03 V1包装特征
包装箱： | 数量 | 重量 | 尺寸 |
20 pcs / box | 11.0 Kgs | 483×296×355 mm (L×W×H) |
A104SN03 V1 于2008年Q4量产，已于2024年Q2正式停产，当前生产状态为已停产。
重要提示：
该型号已于2024年Q2正式停产，2024年Q1后订单不可追加；
官方推荐兼容替代型号为N104STN01.0，可直接替换，无需修改驱动板或固件；
新项目开发请直接采用N104STN01.0进行设计；
G104VAN02.0 产品核心卖点
卖点 | 参数 | 客户价值 |
TTL标准接口 | 60 pins FPC，6/8-bit可配置 | 兼容老式工业主板，无需LVDS转换芯片，适合存量设备维修替换 |
350cd/㎡亮度 | 350 cd/m² (Typ.) | 室内及半户外清晰可见，兼顾功耗与可视性 |
宽温设计 | -10℃ ~ 60℃ | 适应工业环境温差变化 |
工业级可靠 | 雾面防眩光，3H硬化涂层 | 减少环境光反射，适应车间强光环境 |
6/8-bit灰阶可选 | 可配置 | 灵活适配不同主控平台的色彩深度需求 |
低功耗设计 | 信号功耗仅0.43W | 适合嵌入式设备 |
4:3经典比例 | 800×600 SVGA | 匹配大量存量工业HMI软件界面 |
雾面防眩光 | 3H硬度涂层 | 减少环境光反射，适应车间强光照明环境 |
官方替代型号：N104STN01.0
根据友达光电官方公告，N104STN01.0已被指定为A104SN03 V1的100%兼容替代型号。
替代关系说明
替代项 | 说明 |
兼容性 | 100%兼容替代，直接拆换旧屏，无需修改驱动板或固件。 |
亮度差异 | 替代型号亮度更高，建议通过OSD菜单或PWM信号将亮度值下调。 |
供货保障 | N104STN01.0已进入友达长期供应计划（LTS），至少保证5年稳定供货。 |
认证适配 | 已通过ISO 13407、IEC 60601-1等认证，可直接沿用原设备认证文件。 |
N104STN01.0 升级优势
升级项 | 说明 | 客户价值 |
宽温扩展 | 支持-30℃低温启动 | 拓展设备应用场景（如户外油站、冷库场景） |
长期供货 | LTS长期供应计划 | 至少5年稳定供货保障 |
交期保障 | 标准品8-10周，加急4周（≥500pcs） |
替代提示：N104STN01.0与A104SN03 V1在机械尺寸、接口定义上完全兼容，可实现直接替换，无需修改硬件设计。
规格书下载板块
提供N104STN01.0与A104SN03 V1规格书PDF下载
