1、友达10.1寸液晶模组N101SAN01.0 应用详情
基础信息 : | 品牌 | 友达（AUO） | 型号名称 | N101SAN01.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -25 ~ 70 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，6/8位灰阶可选，表面雾面 | |||
2、友达10.1寸液晶模组N101SAN01.0 结构详情
像素特征 : | 分辨率 | 1024(RGB)×600, WSVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0725×0.2088 mm | 像素间距(W×H) | 0.2175×0.2088 mm [117PPI] | |

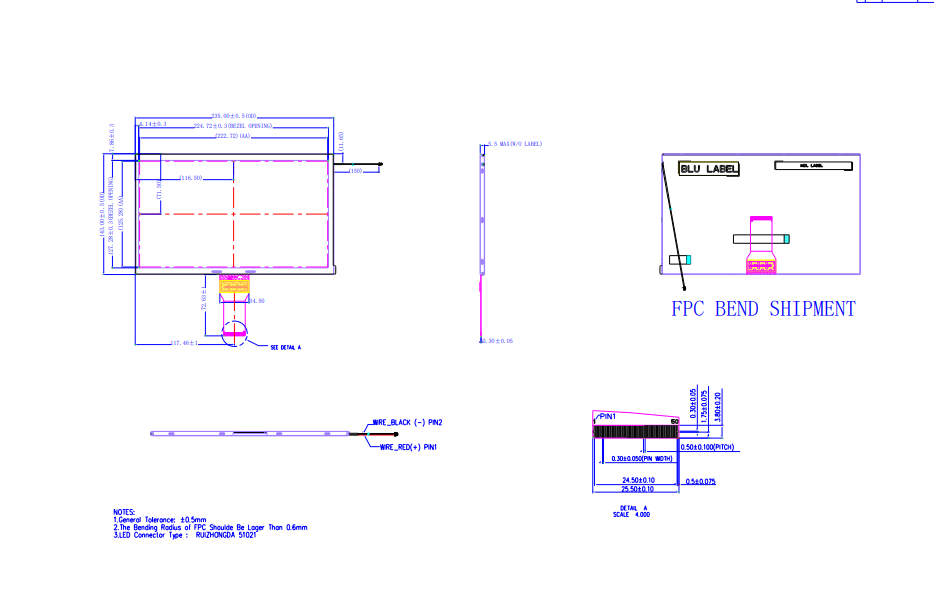

物理尺寸 : | 显示尺寸 | 222.72(W)×125.28(H) mm | 外观尺寸 | 235(W)×143(H) mm |
可视尺寸 | 224.72(W)×127.28(H) mm | 外观厚度 | 5.5 (Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
安装方式 : | Without | |||
其它细节 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
3、友达10.1寸液晶模组N101SAN01.0 光学详情
基础信息 : | 亮度(cd/m²) | 350 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) ms | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | 白场变动 | 1.25/1.33 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 60% | sRGB覆盖率 | 77% |
Adobe RGB覆盖率 | 61% | DCI-P3覆盖率 | 62% | |
Rec.2020覆盖率 | 45% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、友达10.1寸液晶模组N101SAN01.0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 2.41W (Typ.) |
驱动IC : | 已邦定 ILI6150M6-9G + ILI5120 |
时序控制 (T-CON) : | Embedded T-CON |
5、友达10.1寸液晶模组N101SAN01.0 信号详情
信号电气 : | 输入电流 | 6.5/16/0.6/0.2mA (Typ.)(IDD/AIDD/IGH/IGL) | 输入电压 | 3.3/10/22/-8V (Typ.)(VDD/AVDD/VGH/VGL) | ||
功率消耗 | 0.25W (Typ.) | 信号接口 | TTL (1 ch, 6/8-bit) | |||
逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5 mm | 50 pins | 1 pcs | ||||
6、友达10.1寸液晶模组N101SAN01.0 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | 8S3P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 30K (Min.) 小时 | |
灯管电气 : | 输入电压 | 24/25.6V (Typ./Max.) | 输入电流 | 30mA (Typ.) | ||
功率消耗 | 2.16/2.3W (Typ./Max.) | |||||
接口特征： | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
莫仕 | 51021-0200 | 1.25 mm | 2 pins | 1 pcs | BLE-2PINS-AC | |
灯管驱动 : | 无 | |||||
7、友达10.1寸液晶模组N101SAN01.0 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 35 | 527×347×257 | 9.90 |
N101SAN01.0于2024年Q2量产，当前生产状态为量产中。N101SAN01.0是AUO友达一款10.1英寸WSVGA工控液晶屏。
N101SAN01.0产品核心卖点
卖点 | 参数 | 客户价值 |
AHVA全视角 | 89/89/89/89° | IPS级全视角，侧看无色偏，多人共视体验佳 |
亮度 | 350 cd/m² | 室内及半户外清晰可见，兼顾功耗与可视性 |
高对比度 | 1000:1 (Typ.) | 画面层次丰富，暗场细节清晰 |
TTL接口 | 50-pin FPC，6/8-bit可配置 | 无需LVDS转接芯片，降低硬件成本，适配主流工控主板 |
宽温设计 | -10℃ ~ 60℃ | 适应工业环境温差变化 |
长背光寿命 | 30,000小时 (Min.) | 降低维护成本，适应工业长期运行需求 |
16:9宽屏 | 1024×600分辨率，117PPI | 适合工业HMI及影音显示 |
量产稳定 | 2024年Q2量产，供货保障 | 供货稳定，无停产风险 |
选型提示：
该型号为TTL/RGB接口（50-pin FPC），选型时要重点核对TTL接口、50pin线序、背光驱动和触摸外配方案，不能按LVDS、eDP或MIPI屏直接替代；
该型号采用内置T-CON，无需外部时序控制芯片，简化了主板设计；
③ 规格书下载板块
提供N101SAN01.0 规格书PDF下载入口
如需要规格书，可以加我们qq或微信
③N101SAN01.0 应用场景板块
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、PLC人机界面、仪器仪表 | 全视角+TTL接口+高对比度 |
AGV/AMR调度室 | 车载人机界面、调度终端 | 1.5G抗震+宽温设计+雾面防眩光 |
自助终端 | 查询机、售票机、快递柜、自助服务终端 | 雾面防眩光+长背光寿命+TTL低成本方案 |
医疗设备 | 监护仪、医疗推车终端 | 350nit亮度+高对比度+全视角 |
便携设备 | 手持终端、冷链物流PDA、IoT显示终端 | 超薄5.5mm厚度+2.41W超低功耗 |
