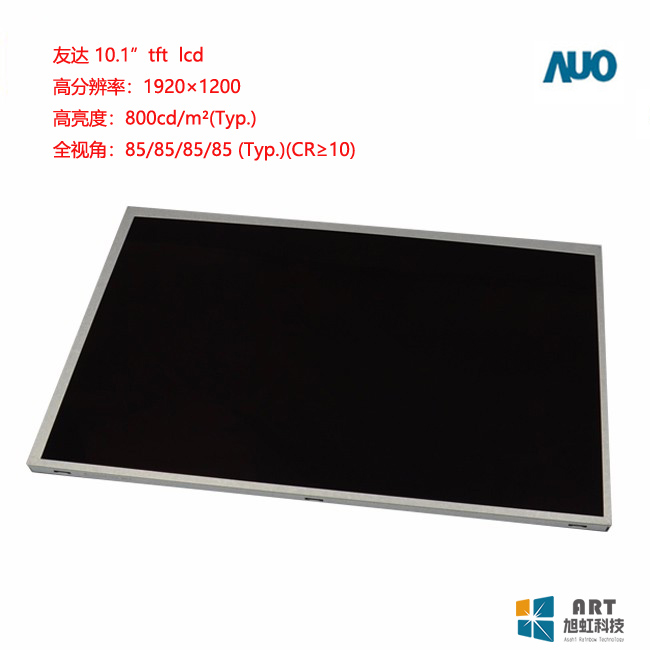

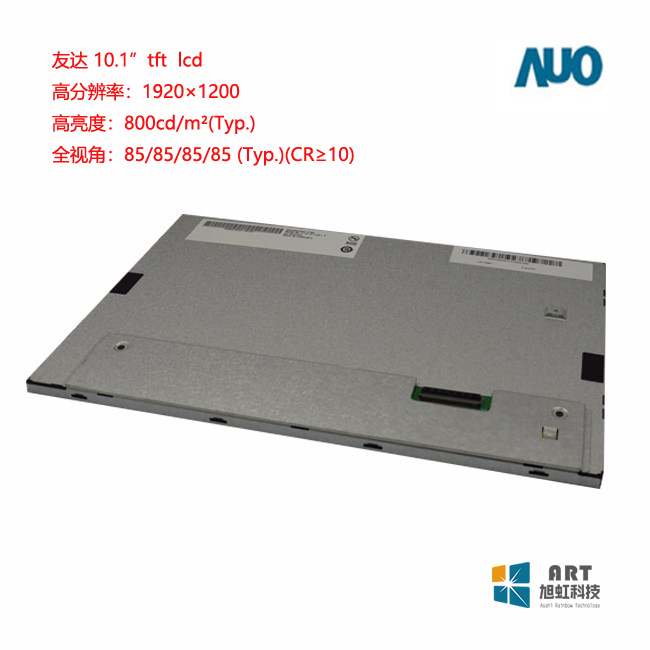

一、友达10.1寸高分辨率高亮全视角液晶模组G101UAN02.0 应用详情
基本信息： | 品牌 | 友达（AUO） | 型号 | G101UAN02.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1” | 适用于 | 工业，户外高亮 | |
最大额定值： | 工作温度 | -10 ~ 60 °C | 存储温度 | -20 ~ 70 °C |
抗振能力 | - | RoHS | RoHS | |
典型特征： | 表面镜面，广视角，风景模式，高亮度，白光LED背光，宽屏，信号端子倒装 | |||
二、友达10.1寸高分辨率高亮全视角液晶模组G101UAN02.0 光学详情
基本信息： | 亮度 | 800cd/m² (Typ.) | 对比度 | 800 : 1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) (ms) | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能： | 色度 | - | 颜色数量 | 16.7M (6-bit + Hi-FRC) |
色域 | 50% NTSC (CIE1931) | 白场变动 | 1.43 (Max.)(5 points) | |
显示性能： | 阳光下可视性 | 是 | ||
三、友达10.1寸高分辨率高亮全视角液晶模组G101UAN02.0 结构详情
像素特征： | 分辨率 | 1920(RGB)×1200 , WUXGA | 像素配置 | RGB垂直条状 |
点间距 | 0.038×0.113 mm(W×H) | 像素间距 | 0.113×0.113 mm(W×H) | |
结构尺寸： | 显示尺寸 | 216.81(W)×135.5(H) mm | 外观尺寸 | 229.9(W)×150.5(H) mm |
可视尺寸 | - | 外观厚度 | 2.9/4.95 (Typ./Max.) mm | |
外观特征： | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:10(W:H) | 外观形状 | - | |
安装方式： | Without | |||
其它详情： | 重量 | 170g (Max.) | 表面处理 | 镜面 (Haze 0%) |
四、友达10.1寸高分辨率高亮全视角液晶模组G101UAN02.0 电子详情
刷新频率： | 60Hz |
翻转扫描： | No |
五、友达10.1寸高分辨率高亮全视角液晶模组G101UAN02.0 信号详情
信号电气： | 输入电流 | 0.316mA (Max.) | 输入电压 | 3.3V (Typ.) | |
功耗 | 0.95W (Max.) | 信号接口 | MIPI | ||
接口特征： | 位置 | 背面 | 类型 | 端子 | |
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
广濑电机 | FH34SJ-34S-0.5SH(50) | 1pcs | 0.5mm | 34pins | |
六、友达10.1寸高分辨率高亮全视角液晶模组G101UAN02.0 发光详情
灯管特征： | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
数量 | 6S6P | 灯管形状 | 阵列 | 寿命 | 20K(Typ.) (Hours) | |
灯管电气： | 输入电流 | - | 输入电压 | 34.8V (Max.) | ||
功耗 | 4.9W (Max.) | |||||
接口特征： | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动： | 无 | |||||
G101UAN02.0于2018年Q3量产，于2022年Q1停产，当前生产状态为已停产。
G101UAN02.0产品核心卖点
卖点 | 参数 | 客户价值 |
FHD高分辨率 | 1920×1200，224 PPI | 10.1寸实现FHD级细腻显示，画面细节丰富 |
超高亮度 | 800 cd/m² | 户外阳光直射下清晰可见，无需遮阳罩 |
AHVA全视角 | 89/89/89/89° | IPS级全视角，侧看无色偏，多人共视体验佳 |
MIPI接口 | 34 pins，4 data lanes | 主流移动设备接口，适配ARM平台 |
阳光下可读 | 800nit + 抗反射处理 | 户外终端、车载导航理想选择 |
含LED驱动器 | 集成驱动 | 无需外置背光驱动板，简化设计 |
16:10宽屏 | 1920×1200分辨率 | 适合工业HMI及影音显示 |
抗振设计 | 1.5G | 适应车载及工业振动环境 |
停产替代方案建议
G101UAN02.0已停产，以下提供替代选型方案：
替代选项 | 型号 | 关键参数 | 说明 |
官方替代 | 咨询友达代理商（杭州旭虹） | 获取官方升级型号 | 首选方案 |
同系列高亮版 | 咨询友达 | 10.1寸高亮MIPI系列 | 需核实最新型号 |
同规格其他品牌 | 京东方/天马 | 参数相近，接口需确认 | |
维修备货 | G101UAN02.0 | 同型号库存，或拆机二手屏 | 适合老旧设备维修，一次性采购 |
替代提示：
由于G101UAN02.0采用MIPI接口和高分辨率（1920×1200），替代型号需重点确认接口兼容性;
建议首选联系友达授权代理商（如杭州旭虹科技）获取官方升级型号;
如需保留800nit以上高亮度和MIPI接口，可咨询友达是否有新的10.1寸高亮产品;
① G101UAN02.0停产公告
重要通知：G101UAN02.0当前生产状态为已停产（于2018年Q3量产，2022年Q1停产）。该型号采用AHVA全视角技术，具备1920×1200 FHD分辨率、800nit超高亮度，是户外高亮应用的理想选择。新项目开发请优先采用替代型号，避免供应链中断风险。
推荐替代方案：
官方升级替代：联系友达授权代理商获取最新升级型号
如需替代型号推荐及技术咨询，请联系客服。
② 产品亮点板块
✅ 产品特点：G101UAN02.0 采用AHVA全视角技术，10.1英寸实现1920×1200 FHD分辨率，800nit超高亮度，是户外高亮应用的理想选择。
亮点 | 说明 |
FHD高分辨率 | 1920×1200，224 PPI，画面细腻清晰 |
800nit超高亮度 | 户外阳光直射下清晰可见，适用户外终端 |
AHVA全视角 | 89°全视角，IPS级显示效果，侧看无色偏 |
MIPI接口 | 34-pin MIPI，适配ARM平台及移动设备 |
阳光下可读 | 800nit亮度+抗反射处理，户外可视性极佳 |
含LED驱动器 | 无需外置背光驱动板 |
16:10宽屏 | 1920×1200分辨率，适合工业HMI及影音显示 |
抗振设计 | 1.5G抗震，适应车载及工业振动环境 |
② 规格书下载板块
提供G101UAN02.0规格书PDF下载入口
可同步联系客服获取替代型号规格书
如需要规格书，可以加我们qq或微信
③ 应用场景板块
应用领域 | 具体场景 | 选型理由 |
户外终端 | 户外充电桩、户外广告机、快递柜 | 800nit高亮，阳光直射清晰可视 |
车载显示 | 车载信息终端、导航设备 | 高亮度+抗振1.5G |
工业HMI | 工控操作面板、PLC人机界面 | FHD高分辨率+AHVA全视角 |
医疗设备 | 监护仪、医疗推车终端 | 高分辨率+高亮度 |
自助终端 | 查询机、售票机 | 800nit亮度+宽温设计 |
AHVA技术详解
G101UAN02.0采用友达自主研发的AHVA（Advanced Hyper-Viewing Angle）广视角技术，属于IPS阵列的改进版本：
AHVA技术核心优势：
技术特征 | 说明 | 客户价值 |
全视角显示 | 89°全方向视角 | 任意方向观看亮度与色彩变化最小 |
常黑显示模式 | 黑色更纯净 | 对比度高达800:1 |
色彩稳定性 | 侧看无明显偏色 | 适合多人共视场景 |
高透光率 | AHVA液晶分子旋转更均匀 | 同等背光下可实现更高亮度 |
技术提示：G101UAN02.0亮度规格为800cd/m²（典型值），搭配AHVA全视角技术，实现了户外高亮与广视角的完美结合。
分辨率与像素密度详解
G101UAN02.0的1920×1200 WUXGA分辨率和224 PPI像素密度是其核心优势之一：
分辨率对比 | G101UAN02.0 | |
分辨率 | 1920×1200 | 1280×800 / 1024×600 |
像素密度 | 224 PPI | 149 PPI / 117 PPI |
像素数量 | 230.4万 | 102.4万 / 61.4万 |
显示细腻度 | 极佳 | 一般 |
选型提示：224 PPI的高像素密度使得G101UAN02.0在10.1寸屏幕上实现了FHD级的细腻显示，特别适合需要显示复杂图表、高清影像的工业及医疗场景。
