G101EVN03.1

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 10.1寸 >

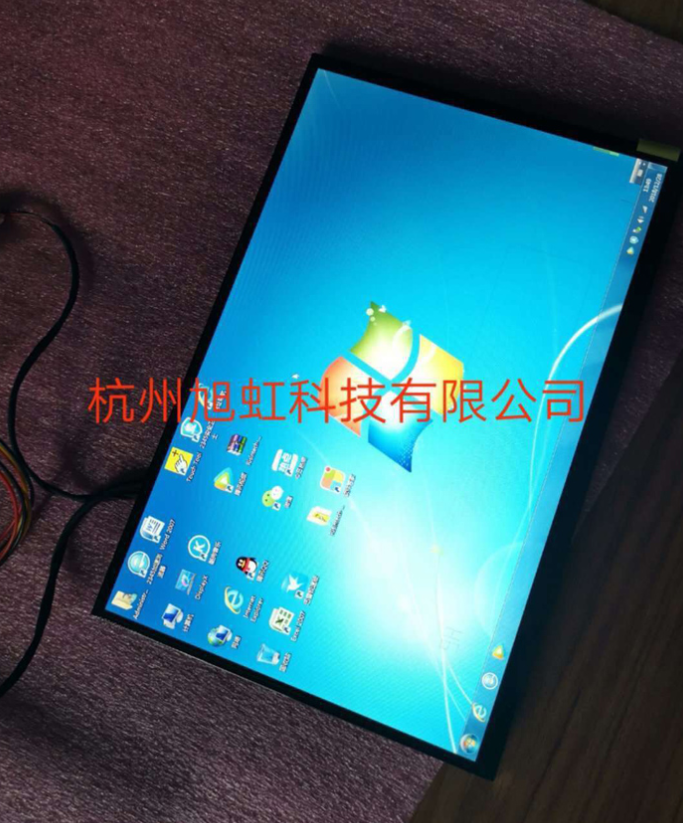

  • G101EVN03.1正面图
  • G101EVN03.1背面图
  • 型号:G101EVN03.1
  • 品牌:友达/auo
  • 尺寸:10.1寸
  • 分辨率:1280×800
  • 亮度:1000 cd/m² (Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1300:1 (Typ.)
  • 工作温度:-20 ~ 60 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G101EVN03.1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,

    我司有800pcs左右现货,欢迎广大客户来咨询,随时订货提货。


    一、友达10.1寸液晶模组G101EVN03.1应用特征

    基本信息:

    制造商

    型号

    类型

    AUO

    G101EVN03.1

    a-Si TFT-LCD , 液晶模组

    应用环境:

    RoHS

    工作温度

    存储温度

    RoHS

    -20 ~ 60 °C

    -30 ~ 70 °C

    应用产品:

    工业,户外高亮

    典型特征:

    6/8位灰阶可选,广视角,风景模式,超高亮度,白光LED背光,背光寿命大于5万小时,宽屏,信号端子倒装


    二、友达10.1寸液晶模组G101EVN03.1结构特征

    对角尺寸:

    10.1”

    像素特征:

    像素数量

    像素排列

    点间距

    像素间距

    1280(RGB)×800 , WXGA

    RGB垂直条状

    0.0565×0.1695 mm (H×V)

    0.1695×0.1695 mm (H×V)

    结构尺寸:

    显示区域

    开口区域

    外观尺寸

    外观厚度

    216.96×135.6 mm(H×V)

    -

    227.69×148.31 mm(H×V)

    7.75 (Typ.) mm

    外观特征 :

    物理形状

    宽高比(H:V)

    风景肖像

    外观样式

    平面矩形

    16:10

    风景模式

    -

    安装孔位 :

    Without


    三、友达10.1寸液晶模组G101EVN03.1光学特征





    基本信息:

    显示亮度

    显示模式

    对比度

    1000 cd/m² (Typ.)

    MVA,常黑显示,透射式

    1300:1 (Typ.) (透射)

    推荐视角

    可视角度

    响应时间

    全视角

    85/85/85/85 (Typ.)(CR10)

    25 (Typ.)(Tr+Td) (ms)

    色彩性能:

    色域

    支持颜色

    白色坐标

    45% NTSC (CIE1931)

    262K/16.7M (6-bit / 6-bit + FRC)

    Wx:0.313; Wy:0.329

    亮度均匀性:

    1.43 (Max.)(5 points)


    四、友达10.1寸液晶模组G101EVN03.1子特征

    帧频率 :

    60Hz

    翻转扫描 :

    No


    五、友达10.1寸液晶模组G101EVN03.1光源特征

    光源特征:

    光源类型

    位置

    寿命(小时)

    数量

    形状

    是否可换

    WLED

    侧入式光源

    50K(Min)

    -

    -

    -

    WLED电气:

    输入电压


    输入电流

    功率消耗

    28.8±3.6V


    60/210/360mA (Min./Typ./Max.)

    1.51/6.04/11.66W (Min./Typ./Max.)

    接口特征:

    WLED驱动状态

    物理类型

    接口位置

    包含在屏信号接口中

    -


    六、友达10.1寸液晶模组G101EVN03.1信号详情

    信号电气:

    输入电压

    输入电流

    功率消耗

    3.3V (Typ.)

    192/270mA (Typ./Max.)

    0.63/0.89W (Typ./Max.)

    接口特征:

    信号类型

    物理类型

    接口位置

    LVDS (1 ch, 6/8-bit)

    端子

    背面

    接口详情:

    品牌

    型号

    数量

    脚数

    脚间距

    脚定义

    航空电子

    HD1S040HA1

    1pcs

    40pins

    0.5mm


  • 友达10.1寸液晶模组G101EVN03.1概况:

    G101EVN03.1是友达光电股份有限公司 (友达,AUO) 推出的一款采用a-Si TFT-LCD技术的10.1吋液晶模组产品,G101EVN03.1装配有WLED背光,无背光驱动,无触摸。G101EVN03.1的工作温度为 -20 ~ 60°C,存储温度为 -30 ~ 70°C。基于它6/8位灰阶可选,广视角,风景模式,超高亮度,白光LED背光,背光寿命大于5万小时,宽屏,信号端子倒装等特征,G101EVN03.1推荐使用于工业,户外高亮等产品。



    G101EVN03.1作为一款MVA,常黑显示,透射式液晶模组产品,G101EVN03.1可以提供1000 cd/m²的显示亮度 1300:1的透射对比度,以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号,G101EVN03.1可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了45% (CIE1931)。G101EVN03.1背光采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,不含背光驱动。G101EVN03.1采用了LVDS (1 ch, 6/8-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    G101EVN03.1于2017年Q4量产,当前生产状态为量产中。如果开发新产品想采用G101EVN03.1液晶模组,建议多了解一下关于G101EVN03.1的最新的生产状态信息和技术信息。G101EVN03.1所有参数值均以规格书为准,G101EVN03.1规格书和最新价格可以咨询杭州旭虹。
