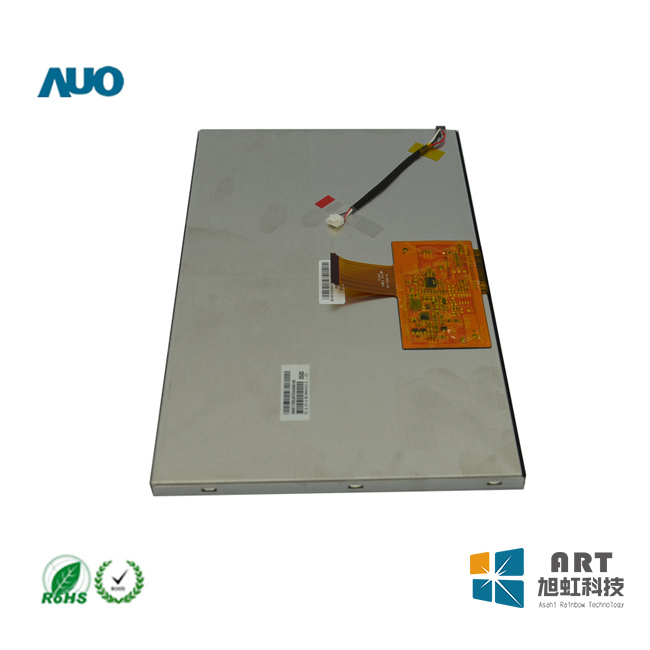

一、友达10.1寸液晶模组G101EVN03.0 应用特征
基本信息： | 制造商 | 型号 | 类型 |
AUO | G101EVN03.0 | a-Si TFT-LCD , 液晶模组 | |
应用环境： | RoHS | 工作温度 | 存储温度 |
RoHS | -20 ~ 60 °C | -30 ~ 70 °C | |
应用产品： | 工业，户外高亮 | ||
典型特征： | 表面镜面，6/8位灰阶可选，广视角，风景模式，超高亮度，白光LED背光，背光寿命大于5万小时，宽屏，信号端子倒装 | ||
二、友达10.1寸液晶模组G101EVN03.0 结构特征
对角尺寸： | 10.1” | |||
像素特征： | 像素数量 | 像素排列 | 点间距 | 像素间距 |
1280(RGB)×800 , WXGA | RGB垂直条状 | 0.0565×0.1695 mm (H×V) | 0.1695×0.1695 mm (H×V) | |
结构尺寸： | 显示区域 | 开口区域(H×V) | 外观尺寸 | 外观厚度 |
216.96×135.6 mm(H×V) | - | 227.69×148.31 mm(H×V) | 7.75 (Typ.) mm | |
外观特征 : | 物理形状 | 宽高比(H:V) | 风景肖像 | 外观样式 |
平面矩形 | 16:10 | 风景模式 | - | |
其他参数: | 重量 | 表面防护 | 表面处理 | |
350g (Max.) | - | 镜面 (Haze 0%) | ||
安装孔位 : | Without | |||
三、友达10.1寸液晶模组G101EVN03.0 光学特征
基本信息： | 显示亮度 | 显示模式 | 对比度 |
1000 cd/m² (Typ.) | MVA，常黑显示，透射式 | 1300:1 (Typ.) (透射) | |
推荐视角 | 可视角度 | 响应时间 | |
全视角 | 85/85/85/85 (Typ.)(CR≥10) | 25 (Typ.)(Tr+Td) (ms) | |
色彩性能： | 色域 | 支持颜色 | 白色坐标 |
45% NTSC (CIE1931) | 262K/16.7M (6-bit / 6-bit + FRC) | Wx:0.313; Wy:0.329 | |
亮度均匀性： | 1.43 (Max.)(5 points) | ||
四、友达10.1寸液晶模组G101EVN03.0电子特征
帧频率 : | 60Hz |
翻转扫描 : | No |
五、友达10.1寸液晶模组G101EVN03.0 光源特征
光源特征： | 光源类型 | 位置 | 寿命（小时） | 数量 | 形状 | 是否可换 |
WLED | 侧入式光源 | 50K(Min) | - | - | - | |
WLED电气： | 输入电压 | 输入电流 | 功率消耗 | |||
28.8±3.6V | 60/210/360mA (Min./Typ./Max.) | 1.51/6.04/11.66W (Min./Typ./Max.) | ||||
接口特征： | WLED驱动状态 | 物理类型 | 接口位置 | |||
无 | 包含在屏信号接口中 | - | ||||
六、友达10.1寸液晶模组G101EVN03.0 信号特征
信号电气： | 输入电压 | 输入电流 | 功率消耗 | |||
3.3V (Typ.) | 192/270mA (Typ./Max.) | 0.63/0.89W (Typ./Max.) | ||||
接口特征： | 信号类型 | 物理类型 | 接口位置 | |||
LVDS (1 ch, 6/8-bit) | 端子 | 背面 | ||||
接口详情： | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
航空电子 | HD1S040HA1 | 1pcs | 40pins | 0.5mm | ||
G101EVN03.0于2017年Q3量产，当前生产状态为已停产。
G101EVN03.0产品核心卖点
卖点 | 参数 | 客户价值 |
1000nit超高亮度 | 1000 cd/m² | 户外阳光直射下清晰可见，是普通工业屏的3倍亮度 |
MVA全视角 | 85/85/85/85° | 全视角显示，侧看无色偏，多人共视体验佳 |
高对比度 | 1300:1 | 远超普通工业屏（500:1），画面层次丰富，暗场细节清晰 |
LVDS接口 | 40 pins，6/8-bit | 工业主板主流接口，抗干扰性强 |
长背光寿命 | 50,000小时 | 5万小时背光寿命，降低维护成本 |
阳光下可读 | 1000nit + 镜面处理 | 户外终端、车载导航理想选择 |
含LED驱动器 | 集成驱动 | 无需外置背光驱动板，简化设计 |
16:10宽屏 | 1280×800分辨率 | 适合工业HMI及影音显示 |
抗振设计 | 1.5G | 适应车载及工业振动环境 |
MVA技术 | 常黑显示 | 常黑显示比TN屏视角更广，比IPS功耗更低 |
停产替代方案建议
G101EVN03.0已停产，以下提供替代选型方案：
替代选项 | 型号 | 关键参数 | 说明 |
同系列直接替代 | G101EVN03.1 | 10.1寸1280×800, 1000nit, MVA全视角, LVDS | 同系列升级版，引脚兼容，推荐首选 |
高亮度升级 | G121EAN01.3 | 12.1寸1280×800, 1500nit, AHVA全视角, LVDS | 尺寸增大，亮度更高 |
同规格其他品牌 | 京东方/天马 | 10.1寸1280×800, 1000nit, 85°全视角, LVDS | 参数相近，供货稳定 |
维修备货 | G101EVN03.0 | 同型号库存，或拆机二手屏 | 适合老旧设备维修，一次性采购 |
组装屏 | 10.1寸1280×800, 1000nit, 85°全视角, LVDS | 参数相近组装屏，性价比高 | 兼容替代，性价比高，MOQ有要求 |
替代提示：
G101EVN03.1 是G101EVN03.0的同系列升级版本，保持1000nit超高亮度和LVDS接口，是首选替代方案
杭州旭虹10.1寸组装屏同样具备1000nit亮度和85°全视角，可作为备选
如需更高亮度（1500nit），可考虑G121EAN01.3，但需注意尺寸升级至12.1寸
G101EVN03.0 vs G101EVN03.1 对比
对比项 | G101EVN03.0 | G101EVN03.1 | 升级说明 |
生产状态 | 已停产 | 量产中 | 长期供货保障 |
亮度 | 1000 nits | 1000 nits | 相同 |
分辨率 | 1280×800 | 1280×800 | 相同 |
可视角度 | 85°全视角 | 85°全视角 | 相同 |
对比度 | 1300:1 | 1300:1 | 相同 |
接口 | LVDS | LVDS | 相同 |
工作温度 | -20~60℃ | -20~60℃ | 相同 |
背光寿命 | 50K小时 | 50K小时 | 相同 |
选型提示：G101EVN03.1与G101EVN03.0参数完全相同，属于同系列后续版本，应作为直接替代的首选。
① G101EVN03.0停产公告
重要通知：G101EVN03.0 当前生产状态为已停产（于2017年Q3量产，当前生产状态为已停产。）。该型号采用MVA全视角技术，具备1000nit超高亮度、1300:1高对比度，是户外高亮应用的理想选择。新项目开发请优先咨询替代型号，避免供应链中断风险。
推荐替代方案：
同系列直接替代：G101EVN03.1（1000nit，LVDS，MVA全视角）；
同规格组装屏：10.1寸同参数组装屏（1000nit，85°全视角）；
可联系客服查询G101EVN03.0是否还有库存；
如需替代型号推荐及技术咨询，请联系客服。
②G101EVN03.0产品亮点板块
✅ 产品特点：G101EVN03.0 采用MVA全视角技术，1000nit超高亮度，10.1英寸实现1280×800分辨率，是户外高亮应用的理想选择。
亮点 | 说明 |
1000nit超高亮度 | 户外阳光直射下清晰可见，普通工业屏的3倍亮度 |
MVA全视角 | 85°全视角，IPS级显示效果，侧看无色偏 |
1300:1高对比度 | 画面层次丰富，暗场细节清晰 |
LVDS接口 | 40-pin标准LVDS，兼容主流工控主板 |
5万小时背光寿命 | 长寿命设计，降低运维成本 |
阳光下可读 | 1000nit亮度+镜面处理，户外可视性极佳 |
含LED驱动器 | 无需外置背光驱动板，简化设计 |
16:10宽屏 | 1280×800分辨率，适合工业HMI及影音显示 |
抗振设计 | 1.5G抗震，适应车载及工业振动环境 |
② 规格书下载板块
提供G101EVN03.0规格书PDF下载入口
可同步联系客服获取替代型号规格书
如需要规格书，可以加我们qq或微信
③ 应用场景板块
应用领域 | 具体场景 | 选型理由 |
户外终端 | 户外充电桩、户外广告机、快递柜 | 1000nit高亮，阳光直射清晰可视 |
车载显示 | 车载信息终端、导航设备、工程机械仪表 | 高亮度+1.5G抗振+宽温设计 |
工业HMI | 工控操作面板、PLC人机界面 | 全视角+高对比度+LVDS接口 |
医疗设备 | 监护仪、医疗推车终端 | 1300:1高对比度，影像清晰 |
自助终端 | 查询机、售票机 | 1000nit亮度+宽温设计 |
MVA技术详解
G101EVN03.0采用MVA（Multi-domain Vertical Alignment）多象限垂直配向技术，是友达早期的广视角技术方案：
MVA技术核心优势：
技术特征 | 说明 | 客户价值 |
全视角显示 | 85°全方向视角 | 比TN屏（约70°）视角更广 |
常黑显示模式 | 黑色更纯净 | 对比度高达1300:1 |
色彩稳定性 | 侧看无明显偏色 | 适合多人共视场景 |
功耗控制 | 比IPS更节能 | 适合电池供电设备 |
室外可视 | 1000nit + 镜面处理 | 阳光直射清晰可读 |
技术提示：MVA是友达早期的广视角技术，后续升级为AHVA。替代型号G101EVN03.1同样采用MVA技术，参数完全向下兼容。
亮度与背光寿命详解
G101EVN03.0的1000nit超高亮度和50,000小时背光寿命是其核心差异化优势：
对比项 | G101EVN03.0 | 普通10.1寸工业屏 |
亮度 | 1000 cd/m² | 250-400 cd/m² |
背光寿命 | 50,000小时 | 20,000-30,000小时 |
户外可视性 | 阳光下可读 | 室内或半户外 |
适用场景 | 户外终端、车载 | 室内工控 |
选型提示：1000nit超高亮度是普通工业屏的3倍以上，背光寿命5万小时比普通屏长1.5倍以上，特别适合需要7×24小时户外运行的应用场景。
