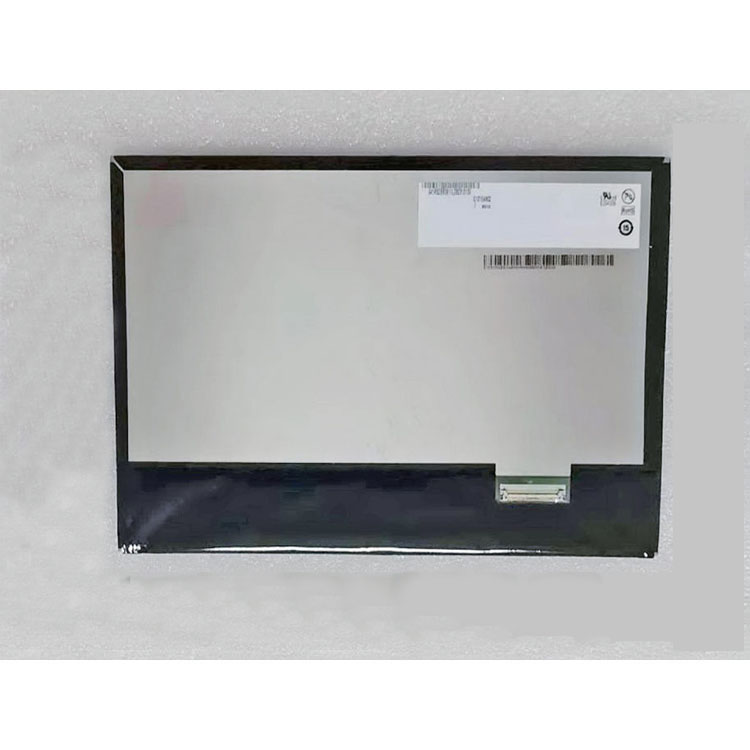

1、友达液晶模组G101EAN02.A 应用特征
基本信息 : | 面板品牌 | 面板型号 | 面板类型 | 别名 |
面板类型 | G101EAN02.A | a-Si TFT-LCD, 液晶模组 | - | |
工作环境 : | RoHS状态 | 工作温度 | 存储温度 | |
RoHS | -30 ~ 80 °C | -30 ~ 80 °C | ||
面板应用 : | 工业，户外高亮 | |||
典型特征 : | 宽温，超高亮度，白光LED背光。寿命大于5万小时，含LED驱动器，端子倒装 | |||
2、友达液晶模组G101EAN02.A 结构特征
面板尺寸 : | 10.1英寸 | |||
像素特征 : | 像素数量 | 像素布局 | 像素间距 (mm) | 点间距 (mm) |
1280(RGB)×800, WXGA | RGB垂直条状 | 0.1695×0.1695 [149PPI] | 0.0565×0.1695 | |
结构尺寸 : | 显示区域 (mm) | 可视区域 (mm) | 外观尺寸 (mm) | 外观厚度 (mm) |
216.96(H) × 135.6(V) | - | 231.06(H) × 153.22(V) | 5.05/8.07 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 风景肖像 | 宽高比 | Shape Style |
平面矩形 | 风景模式 | 16:10 (H:V) | - | |
安装方式 : | Without | |||
其它详情 : | 重量 | 表面防护 | 表面处理 | |
TBD | - | Hard coating | ||
3、友达液晶模组G101EAN02.A 光学特征
基本信息 : | 面板亮度 | 可视角度 (L/R/U/D) | 反应时间 (ms) |
1000 cd/m² (Typ.) | 89/89/89/89 (Typ.)(CR≥10) | 29 (Typ.)(Tr+Td) | |
最佳视角 | 工作模式 | 对比度 | |
全视角 | AHVA，常黑显示，透射式 | 800 : 1 (Typ.) (透射) | |
显示颜色 : | 色温 | 显示颜色 | 白色色度 |
6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
白场变动 : | 1.43 (Max.)(5 points) | ||
显示性能 : | 3D技术 | 阳光下可视性 | |
- | 是 | ||
4、友达液晶模组G101EAN02.A 电子特征
翻转扫描 : | No |
工作频率 : | 60Hz |
功率消耗 : | TBD |
5、友达液晶模组G101EAN02.A 背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命(小时) | 背光可换性 |
WLED | 侧入式光源 | - | - | 50K (Min.) | - | |
接口特征 : | 位置 | 背光驱动 | 类型 | |||
- | 含LED驱动器 | 包含在屏信号接口中 | ||||
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
12.0±1.2V | - | - | ||||
6、友达液晶模组G101EAN02.A 信号特征
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
3.3V (Typ.) | 278.7/303mA (Typ./Max.) | - | ||||
接口特征 : | 位置 | 信号系统 | 类型 | |||
屏体下部右边 | LVDS (1 ch, 8-bit) | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
I-PEX | 20765-040E-11A | 0.5 mm | 40 pins | 1 pcs | ||
G101EAN02.A 于2025年Q3量产，当前为量产状态，是友达10.1寸产品线中的高亮宽温旗舰型号，专为户外及严苛工业环境设计。该型号已通过48小时盐雾、高湿、抗震复合测试，并兼容宽温触控模块及工业设备通信协议。
G101EAN02.A 产品核心卖点
卖点 | 参数 | 客户价值 |
1000nit超高亮度 | 1000 cd/m² | 矿山/沙漠强光环境清晰可视，阳光下可读性达92%，户外终端理想选择 |
超宽温设计 | -30℃ ~ 80℃ | 支持-30℃低温冷启动与80℃高温稳定运行，适配北极科考/沙漠钻井等严苛环境 |
AHVA全视角 | 89/89/89/89° | IPS级全视角，多人协作场景视角无死角，色彩稳定不偏色 |
长背光寿命 | 50,000小时 | 支持24×7连续运行，年衰减率＜3% |
高色域 | sRGB 79% / NTSC 60% | 色彩还原精准，适合医疗影像及工业设计场景 |
LVDS接口 | 40 pins，8-bit | 工业主板主流接口，抗干扰性强，通过30kV ESD测试 |
工业级可靠 | 通过盐雾/高湿/抗震复合测试 | 适用于石油勘探终端、极地科考设备、高炉监控仪表等严苛场景 |
含LED驱动器 | 集成驱动 | 无需外置背光驱动板，简化电路设计 |
量产稳定 | 量产型号，5万小时背光寿命 | 长期供货保障，无停产风险 |
G101EAN02.AAHVA技术与宽温设计详解
G101EAN02.A采用友达自主研发的AHVA（Advanced Hyper-Viewing Angle）广视角技术，属于IPS的进阶技术方案：
技术特征 | 说明 | 对比优势 |
全视角显示 | 89°全方向视角 | 比TN屏（约70°）视角显著扩大，多人协作场景无死角 |
常黑显示模式 | 黑色更纯净 | 800:1高对比度，暗场细节更清晰 |
色彩稳定性 | 侧看无明显偏色 | AGV调度室、指挥中心等多人监看场景首选 |
高透光率 | AHVA液晶分子旋转更均匀 | 同等背光下可实现更高亮度 |
宽温设计详解：G101EAN02.A的-30℃超低温冷启动能力是其在极地科考、冷冻仓储等场景的核心差异化优势，配合80℃高温稳定运行，温差范围达110℃，满足全球各类极端环境应用需求。
技术提示：G101EAN02.A全视角参数AHVA和超宽温范围，使其成为户外HMI、车载导航及阳光直射场景的首选。
①G101EAN02.A产品亮点
产品状态：G101EAN02.A 为友达量产型号，AHVA全视角技术，1000nit超高亮度，-30~80℃超宽温，长期稳定供货，现货充足。
亮点 | 说明 |
1000nit超高亮度 | 户外阳光直射场景清晰可视，阳光下可读性达92% |
-30~80℃超宽温 | 支持-30℃低温启动与80℃高温运行，温差范围110℃ |
AHVA全视角 | 89°全视角，IPS级显示效果，多人协作场景无死角 |
高色域 | sRGB 79%，色彩还原精准 |
LVDS接口 | 40-pin标准LVDS，兼容主流工控主板 |
5万小时背光 | 24×7连续运行，年衰减率＜3% |
含LED驱动器 | 无需外置背光驱动板，简化设计 |
工业级可靠 | 通过盐雾/高湿/抗震复合测试 |
量产稳定 | 长期供货保障，无停产风险 |
②规格书下载板块
提供G101EAN02.A 规格书PDF下载入口
如需要规格书，可以加我们qq或微信
③G101EAN02.A 应用场景板块
应用领域 | 具体场景 | 选型理由 |
户外终端 | 户外充电桩、快递柜、户外广告机 | 1000nit超高亮度，阳光直射清晰可视 |
石油勘探 | 油田钻井监控终端、石油勘探设备 | -30~80℃超宽温+盐雾防护认证 |
极地科考 | 极地车载终端、科考设备显示屏 | -30℃超低温冷启动，适配极寒环境 |
工业HMI | AGV/AMR调度室、工控操作面板 | AHVA全视角，多人协作场景无死角 |
医疗设备 | 监护仪、医疗推车 | 高亮度+高色域，影像清晰 |
车载显示 | 工程机械仪表、特种车辆导航 | -30~80℃宽温+1.5G抗震 |
军工设备 | 野战指挥终端、雷达监控屏 | 超宽温+高可靠性+通过盐雾/高湿/抗震复合测试 |
④ 同系列选型对比
型号 | 分辨率 | 亮度 | 技术 | 接口 | 工作温度 | 特点 | 状态 |
G101EAN02.A | 1280×800 | 1000 nits | AHVA | LVDS | -30~80℃ | 高亮宽温 | 量产 |
G101EAN02.5 | 1280×800 | 400 cd/m² | AHVA | LVDS | -10~60℃ | 标准亮度款 | 停产 |
N101SAN01.0 | 1024×600 | 350 cd/m² | AHVA | TTL | -10~60℃ | 经济型 | 量产 |
G101SAN01.2 | 1024×600 | 350 cd/m² | AHVA | TTL | -10~60℃ | 经济型 | 量产 |
选型提示：G101EAN02.A是友达10.1寸产品线中亮度最高、宽温范围最大的型号，是户外及严苛环境应用的首选。
