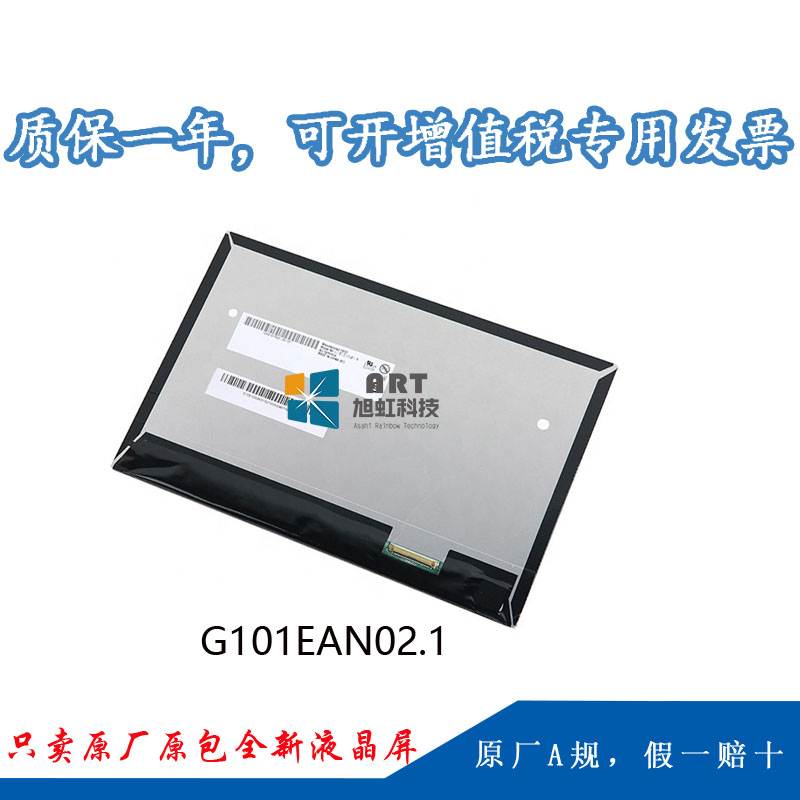

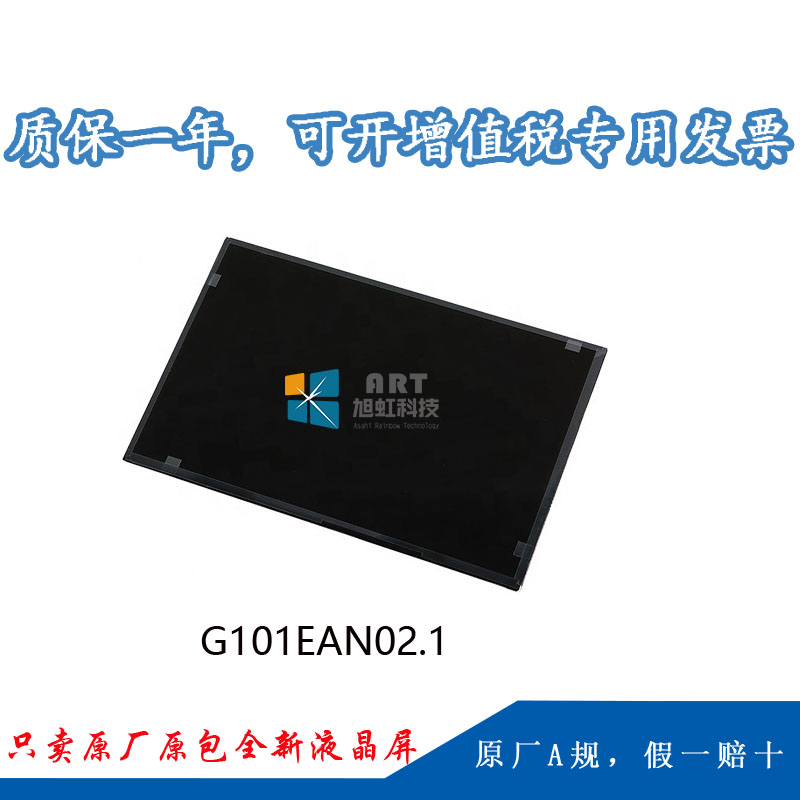

G101EAN02.1 友达10.1寸AHVA全视角工业液晶屏 | 1280×800 LVDS接口 400nit高亮
一、友达液晶模组G101EAN02.1 应用详情
| 基本信息： | 面板品牌 | 友达（AUO） | 面板型号 | G101EAN02.1 |
| 面板尺寸 | 10.1英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境： | 工作温度 | -20 ~ 60 °C | 存储温度 | -20 ~ 60 °C |
| RoHS | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征： | 广视角，风景模式，白光LED背光，宽屏，信号端子倒装 | |||
二、友达液晶模组G101EAN02.1 结构详情
| 像素特征： | 像素数量 | 1280(RGB)×800 , WXGA | 点间距 | 0.1695×0.1695 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.0565×0.1695 mm (H×V) | |
| 结构尺寸： | 显示区域 | 216.96×135.6 mm (H×V) | 可视区域 | - |
| 外观尺寸 | 227.72×147.8 mm (H×V) | 外观厚度 | 2.67/4.8 (Typ./Max.) mm | |
| 外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 16:10 (H:V) | 外观样式 | - | |
| 安装孔位: | Without | |||
| 其他特征： | 重量 | - | 表面处理 | Hard coating |
| 基本信息： | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 29 (Typ.)(Tr+Td) ms | |
| 色彩性能： | 白色色度 | - | 显示颜色 | 16.7M (6-bit + Hi-FRC) |
| 色域 | 50% NTSC (CIE1931) | 亮度变化 | 1.43 (Max.)(9 points) |
四、友达液晶模组G101EAN02.1 电子详情
| 工作频率： | 60Hz |
| 翻转扫描： | No |
五、友达液晶模组G101EAN02.1 背光详情
| 背光特征： | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 30K(Typ.) (Hours) |
| 是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
| 接口特征： | 类型 | 包含在屏信号接口中 | 位置 | - | ||
| 灯管驱动 | 含LED驱动器 | |||||
| 驱动电气： | 电压输入 | 12.0±1.2V | 电流输入 | - | ||
六、友达液晶模组G101EAN02.1 信号详情
| 信号系统： | LVDS (1 ch, 8-bit) | 信号逻辑电压 | - | ||
| 信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | - | |
| 接口特征： | 类型 | 端子 | 位置 | 背面 | |
| 端子详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
| I-PEX | 20765-040E-11A | 0.5 | 40pins | 1pcs | |
七、友达液晶模组G101EAN02.1 包装详情
| 包装箱： | 数量 | 重量 | 尺寸（L*W*H） |
| 40PCS/箱 | - | 484*328*257mm |
G101EAN02.1 于2019年Q3量产，当前生产状态为量产中。该型号是友达10.1寸产品线中的AHVA全视角主力型号，采用1280×800分辨率，LVDS接口,400cd/㎡亮度、AHVA全视角（89°×4）、800:1对比度、LVDS接口、-20~60℃宽温、含LED驱动器、端子倒装、1.5G抗振。
G101EAN02.1产品核心卖点
卖点 | 参数 | 客户价值 |
AHVA全视角 | 89/89/89/89° | IPS级全视角显示，多人协作场景视角无死角，侧看无色偏 |
400cd/㎡亮度 | 400 cd/m² | 室内及半户外清晰可见，兼顾功耗与可视性 |
800:1高对比度 | 800:1 | 画面层次丰富，暗场细节清晰 |
LVDS标准接口 | 40 pins，8-bit | 工业主板主流接口，抗干扰性强，兼容性好 |
宽温设计 | -20℃ ~ 60℃ | 适应工业环境温差变化 |
含LED驱动器 | 背光驱动集成于模组 | 无需外置背光驱动板，简化电路设计，降低系统BOM成本 |
抗振设计 | 1.5G (14.7 m/s²) | 通过工业级抗振测试，适应车载、工程机械等振动环境 |
端子倒装设计 | FPC从背面引出 | 便于嵌入式设备内部走线，结构布局更灵活 |
16:10宽屏 | 1280×800分辨率，149PPI | 画面细腻，适合工业HMI界面及影音显示 |
长期供货 | 量产型号 | 友达稳定量产型号，无停产风险，生命周期长 |
G101EAN02.1规格书下载
提供G101EAN02.1 规格书PDF下载入口
如需要规格书，可以加我们qq或微信
G101EAN02.1应用场景
G101EAN02.1凭借400cd/㎡亮度、AHVA全视角、LVDS接口、宽温设计等特性，适用于以下场景：
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、PLC人机界面、自动化设备 | AHVA全视角+LVDS接口+400cd/㎡亮度 |
自助终端 | 查询机、售票机、快递柜、自助售货机 | 400cd/㎡亮度+宽温+长背光寿命 |
医疗设备 | 监护仪、医疗推车终端、兽用彩超诊断仪 | 400cd/㎡亮度+全视角+工业级可靠性 |
车载显示 | 车载信息终端、公交地铁车载屏、工程机械仪表 | 宽温-20~60℃+1.5G抗震 |
智能仓储 | AGV调度屏、仓储管理终端 | AHVA全视角+400cd/㎡亮度+16:10宽屏 |
实验室设备 | PCR检测仪、分析仪器 | 全视角+高对比度+工业级可靠性 |
