C123HAN02.1

您现在的位置:首页 > 液晶屏产品 > 车载液晶屏 >

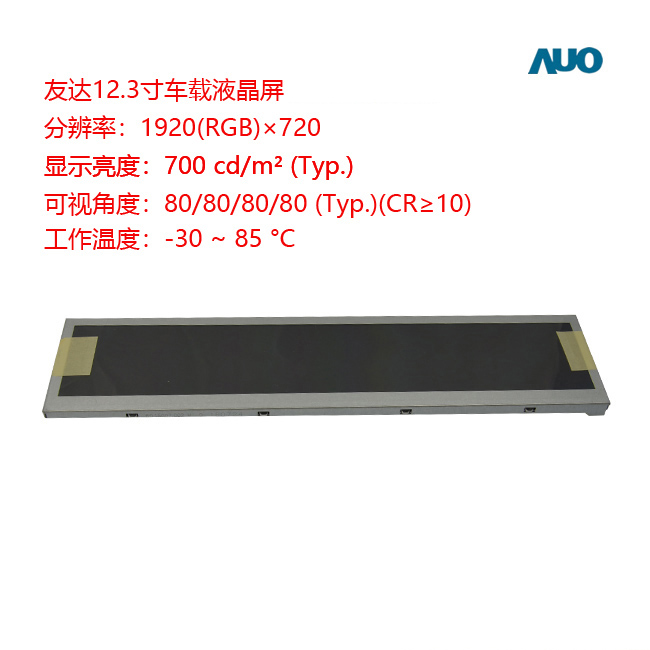

  • C123HAN02.1正面图

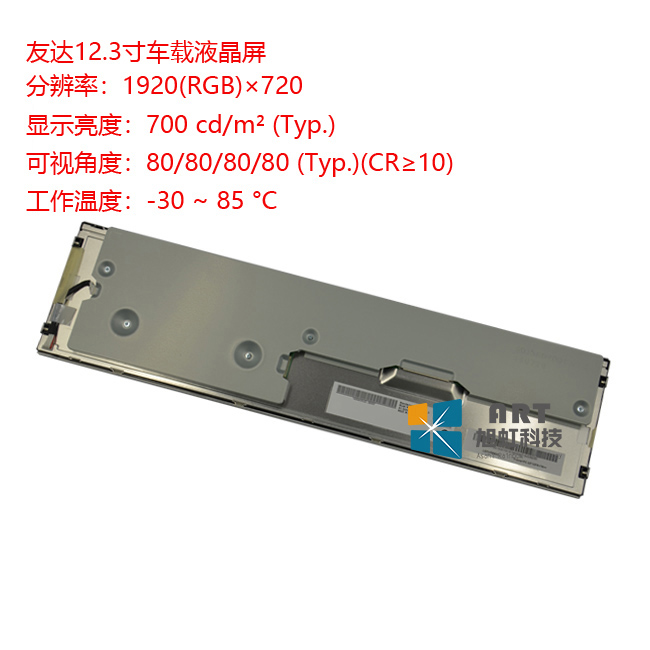

  • C123HAN02.1背面图
  • 型号:C123HAN02.1
  • 尺寸:12.3英寸
  • 品牌:友达/AUO
  • 分辨率:1920(RGB)×720
  • 亮度:700 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 工作温度:-30 ~ 85 °C
  • 技术参数
  • 产品描述
  • 1、我公司C123HAN02.1友达光电原厂原装全新液晶屏A规液晶屏;质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、友达12.3寸车载液晶模组C123HAN02.1应用特征



    基本信息:

    品牌

    型号

    屏幕类型

    其它名称

    友达

    C123HAN02.1

    a-Si TFT-LCD , 液晶模组

    -

    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    -30 ~ 85 °C

    -40 ~ 95 °C

    -

    适用于:

    车载

    典型特征:

    广色域,表面雾化,广视角,风景模式,宽温,超高亮度,白光LED背光,超宽屏



    二、友达12.3寸车载液晶模组C123HAN02.1结构特征

    屏幕尺寸:

    12.3

    像素特征:

    分辨率

    像素配置

    点间距(W×H)

    像素间距(W×H)

    1920(RGB)×720

    RGB垂直条状

    0.0507×0.1521 mm

    0.1521×0.1521 mm

    结构尺寸:

    显示尺寸mm

    可视尺寸mm

    外观尺寸(mm)

    外观厚度

    292.032(W)×109.512(H)

    293.94(W)×111.42(H)

    310.75(W)×129.86(H)

    12.08/16.23   (Typ./Max.) mm

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    8:3 (W : H)

    风景模式


    安装方式:

    Rear mounting   Pole (5 pcs)

    其他特征:

    表面防护

    重量

    表面处理


    TBD

    雾面



    三、友达12.3寸车载液晶模组C123HAN02.1光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    700 cd/m² (Typ.)

    AHVA,常黑显示,透射式

    1000:1 (Typ.) (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    80/80/80/80   (Typ.)(CR≥10)

    全视角

    15/20   (Typ.)(Tr/Td)

    色彩性能:

    色域

    颜色数量

    白场色度

    80% NTSC   (CIE1931)

    16.7M (8-bit)

    Wx:0.311;   Wy:0.317



    四、友达12.3寸车载液晶模组C123HAN02.1电子特征

    刷新频率:

    60Hz

    翻转扫描:

    NO



    五、友达12.3寸车载液晶模组C123HAN02.1信号特征

    信号电气:

    电流输入

    电压输入

    功耗

    TBD

    3.3V (Typ.)

    -

    接口特征:

    位置

    类型

    信号类型

    -

    端子

    LVDS (2 ch, 8-bit)

    信号接口:

    品牌

    型号

    数量

    脚间距

    脚数

    脚定义

    广濑电机

    FH41-40S-0.5SH(05)

    1pcs

    0.5mm

    40pins

    -



    六、友达12.3寸车载液晶模组C123HAN02.1背光特征



    背光特征:

    类型

    位置

    形状

    数量

    寿命(小时)

    是否可换

    WLED

    侧入式光源

    4

    8S4P

    10K(Min.)

    -

    灯管电气

    电压供应

    24/27.2V   (Typ./Max.)

    电流供应

    80mA (Typ.)

    接口特征:

    位置

    类型

    -

    FPC



    型号

    数量

    脚间距

    脚数

    脚定义



    1pcs

    0.5mm

    10pins


    背光驱动:



    七、友达12.3寸车载液晶模组C123HAN02.1包装详情

    包装箱:

    每箱数量

    重量

    包装箱尺寸

    21pcs/

    15 Kgs

    650×410×260 mm   (L×W×H)



  • 友达12.3寸车载液晶模组C123HAN02.1概况:

    C123HAN02.1是友达 (AUO)推出的一款12.3英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。此产品工作温度为 -30 ~ 85°C,存储温度为 -40 ~ 95°C。广色域,表面雾面,广视角,风景模式,宽温,高亮度,白光LED背光,超宽屏。C123HAN02.1推荐应用于车载显示。


    C123HAN02.1作为一款AHVA,常黑显示,透射式液晶模组产品,C123HAN02.1可以提供700 cd/m²的显示亮度 1000:1的透射对比度,以及80/80/80/80 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为15/20 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号,此产品可以显示16.7M颜色,其显示的色彩饱和度也达到了80% (CIE1931)。背光方面此产品采用了8S4P WLED发光的侧入式光源,光源的使用寿命为10K小时,不含背光驱动。C123HAN02.1采用了LVDS (2 ch, 8-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    C123HAN02.1于2017年Q2量产,当前生产状态为量产中。如果开发新产品想采用C123HAN02.1液晶模组,建议多了解一下关于C123HAN02.1的最新的生产状态信息和技术信息,C123HAN02.1所有参数值均以规格书为准,C123HAN02.1规格书和最新价格可以咨询杭州旭虹。
