C103VAN01.1

您现在的位置:首页 > 液晶屏产品 > 车载液晶屏 >

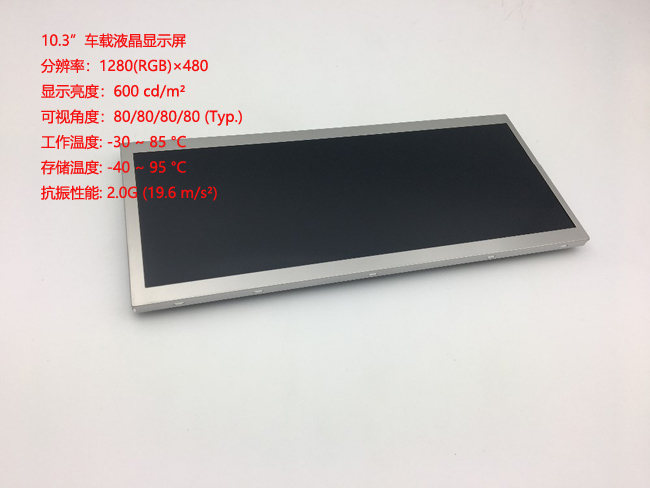

  • C103VAN01.1正面图
  • 型号:C103VAN01.1
  • 尺寸:10.3英寸
  • 品牌:友达/AUO
  • 分辨率:1280×480
  • 亮度:600 cd/m²
  • 视角:80/80/80/80(Typ.)(CR≥10)
  • 工作温度:-30 ~ 85 °C
  • 技术参数
  • 产品描述
  •  1、我公司C103VAN01.1友达光电原厂原装全新液晶屏A规液晶屏;质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、友达10.3寸车载液晶模组C103VAN01.1应用特征

    基本信息:

    品牌

    AUO

    型号

    C103VAN01.1

    屏幕类型

    a-Si TFT-LCD , 液晶模组

    应用环境:

    RoHS

    RoHS

    抗振能力

    2.0G (19.6 m/s²)

    工作温度

    -30 ~ 85 °C

    存储温度

    -40 ~ 95 °C

    应用产品:

    车载显示

    典型特征:

    广色域,表面雾面,广视角,风景模式,高亮度,宽温,白光LED背光,超宽屏,上/下/左/右翻转显示



    二、友达10.3寸车载液晶模组C103VAN01.1结构特征

    对角尺寸:

    10.3”

    像素特征:

    像素数量

    像素排列

    点间距

    像素间距

    1280(RGB)×480

    RGB垂直条状

    0.0635×0.1905 mm (H×V)

    0.1905×0.1905mm (H×V)

    结构尺寸:

    显示区域

    开口区域

    外观尺寸

    外观厚度

    243.84(W)×91.44(H) mm

    245.9(W)×95.2(H) mm

    260.35(W)×113.73(H) mm

    8.73/16.73 (Typ./Max.) mm

    外观特征 :

    物理形状

    宽高比(H:V)

    风景肖像

    外观样式

    平面矩形

    8:3

    风景模式

    -

    安装孔位 :

    Rear mounting holes (4-M3) on pole

    其他详情:

    重量

    TBD

    表面处理

    雾面,Hard coating (3H)


    三、友达10.3寸车载液晶模组C103VAN01.1光学特征





    基本信息:

    显示亮度

    显示模式

    对比度

    600 cd/m² (Typ.)

    AHVA,常黑显示,透射式

    800:1 (Typ.) (透射)

    推荐视角

    可视角度

    响应时间

    全视角

    80/80/80/80 (Typ.)(CR10)

    40 (Max.)(Tr+Td) (ms)

    色彩性能:



    色域

    颜色数量

    白色坐标

    80% NTSC (CIE1931)

    16.7M (8-bit)

    1.25 (Max.)(9 points)

    色度

    Wx:0.318; Wy:0.321


    四、友达10.3寸车载液晶模组C103VAN01.1电子特征

    帧频率 :

    60Hz

    翻转扫描 :

    翻转 (水平/垂直)


    五、友达10.3寸车载液晶模组C103VAN01.1光源特征

    光源特征:

    光源类型

    位置

    寿命(小时)

    数量

    形状

    是否可换

    WLED

    侧入式光源

    10K(Min)

    -

    -

    -

    WLED电气

    输入电压


    输入电流

    27/30.6V (Typ./Max.)


    80/85mA (Typ./Max.)

    接口特征:

    WLED驱动状态

    物理类型

    FPC-

    接口详情:

    数量

    脚间距

    脚数

    脚定义

    1pcs

    1.0mm

    8pins

    BLE-8PINS-AANNCCC


    六、友达10.1寸车载液晶模组C103VAN01.1信号详情

    信号电气:

    输入电压

    输入电流

    功率消耗

    3.3/3.3V (Typ.)(VDD/VDDA)

    500mA (Max.)

    -

    接口特征:

    信号类型

    物理类型

    接口位置

    LVDS (1 ch, 8-bit)

    端子

    -

    接口详情:

    品牌

    型号

    数量

    脚数

    脚间距

    脚定义

    广濑电机

    FH28-40S-0.5SH

    1pcs

    40pins

    0.5mm



    七、友达10.3寸车载液晶模组C103VAN01.1包装详情

    包装箱:

    数量

    尺寸 (L×W×H)

    重量

    15 pcs / 箱

    600×353×210 mm

    12 Kgs




  • 友达10.3寸车载液晶模组C103VAN01.1概况:

    C103VAN01.1是友达光电股份有限公司 (友达,AUO) 推出的一款采用a-Si TFT-LCD技术的10.3吋液晶模组产品,C103VAN01.1装配有WLED背光,无背光驱动,无触摸。C103VAN01.1的工作温度为 -30 ~ 85°C,存储温度为 -40 ~ 95°C,耐振动性为2.0G (19.6 m/s²)。基于它广色域,表面雾面,广视角,风景模式,宽温,高亮度,白光LED背光,超宽屏,上/下,左/右翻转显示等特征,C103VAN01.1推荐使用于车载显示等产品。


    C103VAN01.1作为一款AHVA,常黑显示,透射式液晶模组产品,C103VAN01.1可以提供600 cd/m²的显示亮度 800:1的透射对比度,以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为40 (Max.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号,C103VAN01.1可以显示16.7M颜色,其显示的色彩饱和度也达到了80% (CIE1931)。C103VAN01.1背光采用了WLED发光的侧入式光源,光源的使用寿命为10K小时,不含背光驱动。C103VAN01.1采用了LVDS (1 ch, 8-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3/3.3V (Typ.)(VDD/VDDA)。它的典型垂直刷新率Fv为60Hz。


    C103VAN01.1于2016年Q2量产,当前生产状态为量产中。如果开发新产品想采用C103VAN01.1液晶模组,建议多了解一下关于C103VAN01.1的最新的生产状态信息和技术信息。C103VAN01.1所有参数值均以规格书为准,C103VAN01.1规格书和最新价格可以咨询杭州旭虹。
