C080EAN01.3

您现在的位置:首页 > 液晶屏产品 > 车载液晶屏 >

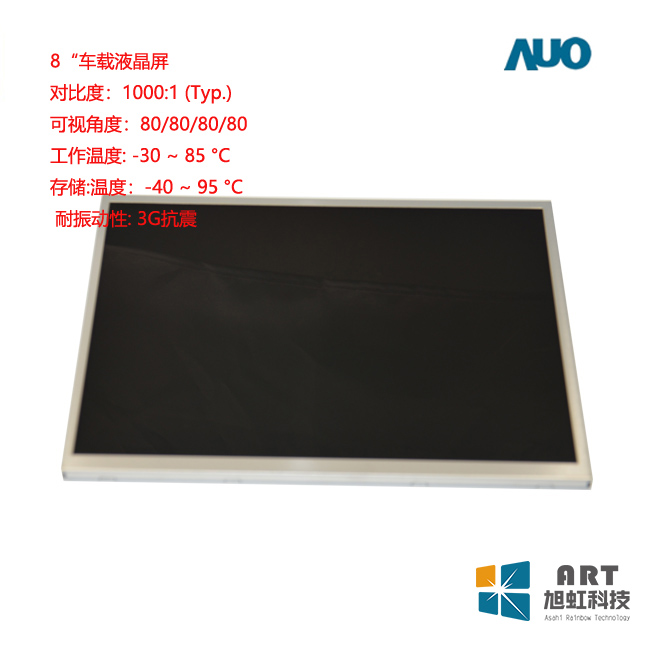

  • C080EAN01.3正面图
  • C080EAN01.3背面图
  • 型号:C080EAN01.3
  • 尺寸:8.0英寸
  • 品牌:友达/AUO
  • 分辨率:1280×720
  • 亮度:400 cd/m²
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 工作温度:-30 ~ 85 °C
  • 技术参数
  • 产品描述
  •  1、我公司C080EAN01.3为友达光电原厂原装全新液晶屏A规液晶屏;质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一 、友达8寸车载液晶模组C080EAN01.3应用详情



    基础信息:

    制造商

    友达(AUO)

    型号

    C080EAN01.3

    类型

    a-Si     TFT-LCD , 液晶模组

    应用产品

    车载显示

    屏幕尺寸

    8”

    应用环境:

    工作温度

    -30 ~ 85 °C

    存储温度

    -40 ~ 95 °C

    ROHS

    ROHS

    抗振性能

    2.9G     (28.4 m/s²)

    典型特征:

    表面雾面,广视角,风景模式,宽温,3G抗震,白光LED背光,宽屏,上/下/左/右翻转显示



    二 、友达8寸车载户外高亮液晶模组C080EAN01.3结构详情

    像素特征:

    解析度

    1280(RGB)×720 ,   WXGA

    点间距

    0.046×0.138   (H×V)mm

    像素排列

    RGB垂直条状

    像素间距

    0.138×0.138   (H×V)mm

    结构尺寸:

    显示区域

    176.64(H) ×   99.36(V)mm

    开口区域

    179.55(H) ×   105.36(V)mm

    外观尺寸

    186.5(H) ×   117.12(V)mm

    外观厚度

    7.2/10.0   (Typ./Max.)

    外观特征 :

    物理性质

    平面矩形

    外观样式

    -

    宽高比

    16:9     (H:V)

    风景肖像

    风景模式

    其他参数:

    重量

    226±23g

    表面处理

    雾面



    三、友达8寸车载户外高亮液晶模组C080EAN01.3光学详情



    基础信息:

    显示亮度

    400   cd/m² (Typ.)

    对比度

    1000:1     (Typ.) (透射)

    可视角度

    80/80/80/80     (Typ.)(CR≥10)

    显示模式

    AHVA,常黑显示,透射式

    推荐视角

    全视角

    响应时间

    20/20     (Typ.)(Tr/Td) (ms)

    色彩性能:

    白色坐标

    Wx:0.307;     Wy:0.327

    支持颜色

    16.7M     (8-bit)

    色域

    -

    亮度均匀性

    1.25     (Max.)(9 points)

    显示性能:

    室外可视

    投射系数

    -



    四、友达8寸车载户外高亮液晶模组C080EAN01.3电子详情

    帧频率 :

    60Hz

    翻转显示

    翻转 (水平/垂直)



    五、友达8寸车载户外高亮液晶模组C080EAN01.3信号详情

    信号电气:

    输入电流

    30/350mA   (Typ.)(IDD/AIDD)

    输入电压

    3.3/3.3V   (Typ.)(VDD/AVDD)

    逻辑电压


    信号接口

    LVDS (1 ch,   8-bit)

    接口特征:

    位置

    背面


    类型

    FPC

    信号详情:

    品牌

    型号

    脚距

    脚数

    数量

    脚定义



    0.5mm

    40pins

    1pcs




    六、友达8寸车载户外高亮液晶模组C080EAN01.3发光详情

    灯管特征:

    灯管类型

    WLED

    数量

    8S2P

    位置

    侧入式光源

    可换性

    -

    灯管形状

    2串

    灯管寿命

    10K(Typ.)     (Hours)

    灯管电气:

    电压输入

    24.0/27.2V   (Typ./Max.)

    电流输入

    80/85mA   (Typ./Max.)

    接口特征:

    位置

    -

    类型

    FPC

    灯管驱动:

    接口详情:

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义



    0.5mm

    8pins

    1pcs

    BLE-8PINS-AANNNNCC


    七、 友达8寸车载液晶模组C080EAN01.3 包装详情

    包装箱:

    每箱数量

    重量

    包装箱尺寸

    36 pcs / box

    -

    600×353×210 mm   (L×W×H)






  •  友达8寸车载液晶模组C080EAN01.3 概况:

    C080EAN01.3是友达 (AUO)推出的一款8.0英寸a-Si TFT-LCD液晶模组产品,C080EAN01.3装配有WLED背光,无背光驱动,无触摸。C080EAN01.3工作温度为 -30 ~ 85°C,存储温度为 -40 ~ 95°C,耐振动性为2.9G (28.4 m/s²)。C080EAN01.3特征为: 表面雾面,广视角,风景模式,宽温,3G抗震,白光LED背光,宽屏,上/下,左/右翻转显示。C080EAN01.3推荐应用于车载显示。


    C080EAN01.3于2015年Q1量产,当前生产状态为量产中。C080EAN01.3作为一款AHVA,常黑显示,透射式液晶模组产品,C080EAN01.3可以提供400 cd/m²的显示亮度 1000:1的透射对比度,以及80/80/80/80 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为20/20 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号,C080EAN01.3可以显示16.7M颜色。C080EAN01.3背光采用了8S2P WLED发光的侧入式光源,光源的使用寿命为10K小时,不含背光驱动。C080EAN01.3采用了LVDS (1 ch, 8-bit)信号接口,总共40 pins,采用FPC连接,驱屏电压为3.3/3.3V (Typ.)(VDD/AVDD)。它的典型垂直刷新率Fv为60Hz。


    如果开发新产品想采用C080EAN01.3液晶模组,建议多了解一下关于C080EAN01.3的最新的生产状态信息和技术信息,C080EAN01.3的所有参数值均以规格书为准,C080EAN01.3规格书和价格可以咨询杭州旭虹。
