1、龙腾10.1寸液晶模组M101GWWC R5 应用详情
基础信息 : | 制造商 | 龙腾IVO | 型号 | M101GWWC R5 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业，平板电脑 | |
对角尺寸 | 10.1" | |||
应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | 0 ~ 60 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 肖像模式，白光LED背光，表面雾面 | |||
2、龙腾10.1寸液晶模组M101GWWC R5 结构详情
像素特征 : | 解析度 | 800(RGB)×1280, WXGA | 点间距(W×H) | 0.0564×0.1692 mm |
像素排列 | RGB垂直条状 | 像素间距(W×H) | 0.1692×0.1692 mm [150PPI] | |
结构尺寸 : | 显示区域(mm) | 135.36(W)×216.576(H) mm | 开口区域(mm) | - |
外观尺寸 | 142(W)×228.5(H) mm | 外观厚度(mm) | 2.55/4.5 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 10:16 (W:H) | 风景肖像 | 肖像模式 | |
安装方式 : | Without | |||
其它参数 : | 重量 | 135/145g (Typ./Max.) | 表面处理 | 雾面 |
3、龙腾10.1寸液晶模组M101GWWC R5 光学详情
基础信息 : | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | IPS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 30 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色坐标 | Wx:0.300; Wy:0.320 | 支持颜色 | 16.7M (8-bit) |
色温 | 7351K | 亮度均匀性 | 1.25/1.33 (Max.)(5/13 points) | |
1931色域 : | NTSC比值 | 59% | sRGB覆盖率 | 76% |
Adobe RGB覆盖率 | 60% | DCI-P3覆盖率 | 61% | |
Rec.2020覆盖率 | 44% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、龙腾10.1寸液晶模组M101GWWC R5 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
5、龙腾10.1寸液晶模组M101GWWC R5 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | - | ||
信号类型 : | MIPI (4 data lanes) | 功率消耗 | 0.4W (Max.) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | FH26W-39S-0.3SHW(60) | 0.3 mm | 39 pins | 1 pcs | ||
6、龙腾10.1寸液晶模组M101GWWC R5 发光详情
光源特征 : | 光源类型 | WLED | 数量 | 7S4P | 位置 | 测入式光源 | |||
是否可换 | - | 形状 | 4串 | 寿命 | 22K (Min.) 小时 | ||||
灯管电气 : | 输入电压 | 18.9/21.0V (Min./Max.) | 输入电流 | 20mA (Typ.) | |||||
功率消耗 | 1.82W (Max.) | ||||||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | |||||
光源驱动 : | 无 | ||||||||
7、龙腾10.1寸液晶模组M101GWWC R5 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 40 | N/A | N/A |
龙腾10.1寸液晶模组M101GWWC R5概况

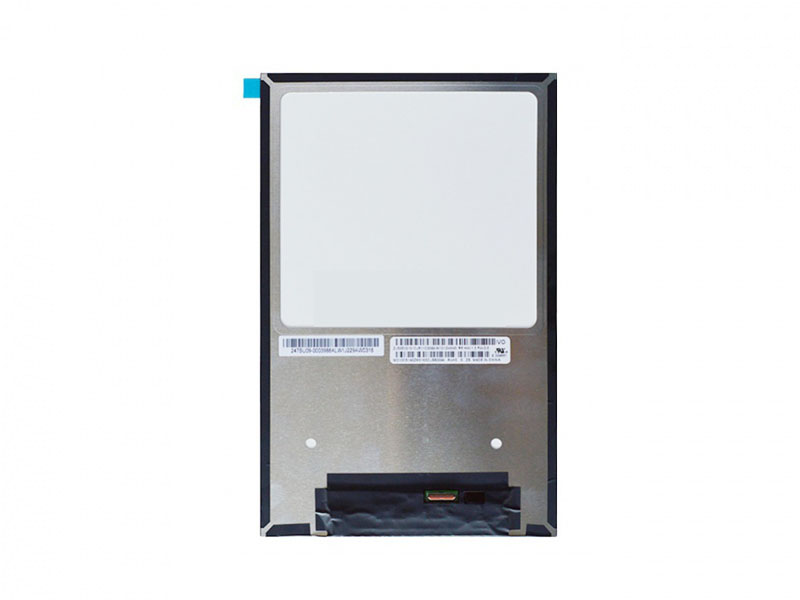

M101GWWC R5 (龙腾，IVO) TFT-LCD 10.1英寸液晶模组，它装配有WLED背光，无背光驱动，无触摸。工作温度为 0 ~ 60°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它肖像模式，白光LED背光，表面雾面等特征，M101GWWC R5推荐使用于平板电脑，工业。
M101GWWC R5显示分辨率为800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为135.36×216.576 (宽×高) mm，外观尺寸为142×228.5 (宽×高)×4.5(厚) mm，表面处理为雾面，产品净重135/145g (Typ./Max.)。背光方面此产品采用了7S4P WLED发光的侧入式光源，光源的使用寿命为22K小时，不含背光驱动。M101GWWC R5采用了MIPI (4 data lanes)信号接口，总共39 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
M101GWWC R5于2019年Q4量产，当前生产状态为量产中。如果开发新产品想采用M101GWWC R5液晶模组，建议多了解一下关于M101GWWC R5的最新的生产状态信息和技术信息。M101GWWC R5所有参数值均以规格书为准，M101GWWC R5规格书和最新价格可以咨询杭州旭虹科技。
