一、京东方液晶模组QV070WSM-N60-39P0 应用详情
基础信息 : | 品牌 | 京东方（BOE） | 型号名称 | QV070WSM-N60-39P0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 7.0吋 | 适用于 | 家用电器 | |
最大额定 : | 工作温度 | -20 ~ 60 °C | 存储温度 | - |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白色LED背光，含LED驱动器 | |||
二、京东方液晶模组QV070WSM-N60-39P0 光学详情
基础信息 : | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 900:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 30 (Typ.)(Tr+Td) ms | |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | ADS，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.30; Wy:0.333 | 颜色数量 | 16.7M (8-bit) |
色温 | 白场变动 | 1.11/1.25 (Typ./Max.) | ||
1931色域 : | NTSC比值 | 50% | sRGB覆盖率 | 69% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、京东方液晶模组QV070WSM-N60-39P0 结构详情
像素特征 : | 分辨率 | 1024(RGB)×600, WSVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.050×0.150 mm | 像素间距(W×H) | 0.150×0.150 mm [169PPI] | |
物理尺寸 : | 显示尺寸 | 153.6(W)×90(H) mm | 外观尺寸 | 164.05(W)×100.86(H) mm |
可视尺寸 | - | 外观厚度 | 2.35/2.55 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 17:10 | 外观样式 | - | |
其它细节 : | 重量 | 90.0g (Max.) | 表面处理 | Hard coating (3H)，抗反射处理 |
四、京东方液晶模组QV070WSM-N60-39P0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
五、京东方液晶模组QV070WSM-N60-39P0 信号详情
信号电气 : | 输入电流 | 514/595mA (Typ./Max.) | 输入电压 | 3.7V (Typ.) | ||
功率消耗 | 1.9/2.2W (Typ./Max.) | 信号接口 | LVDS (1 ch, 8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
宇宙 | PF030-O31B-C09-HE | 0.3mm | 31pins | 1pcs | ||
六、京东方液晶模组QV070WSM-N60-39P0 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 15K (Min.) 小时 | |
接口特征 ： | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 3.7±0.5V | 输入电流 | - | ||
七、京东方液晶模组QV070WSM-N60-39P0 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | |
100 pcs / 箱 | 496×396×290 mm |
京东方液晶模组QV070WSM-N60-39P0 概况：

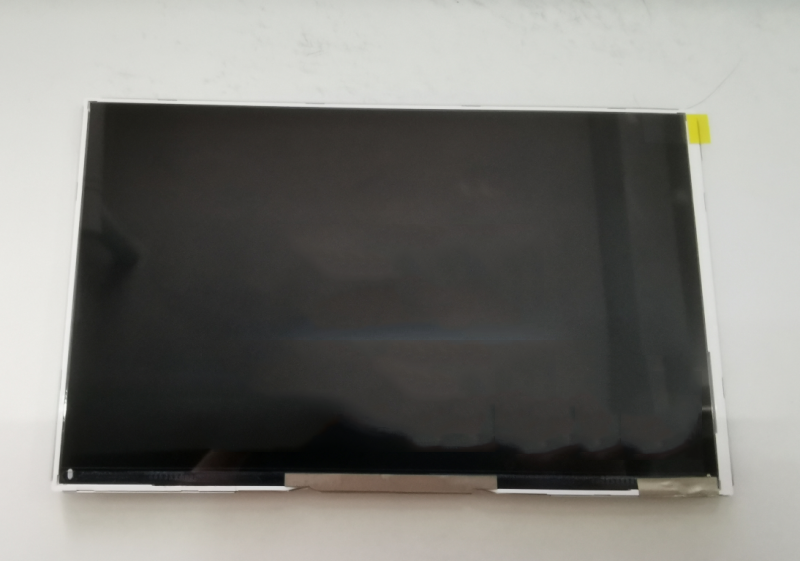

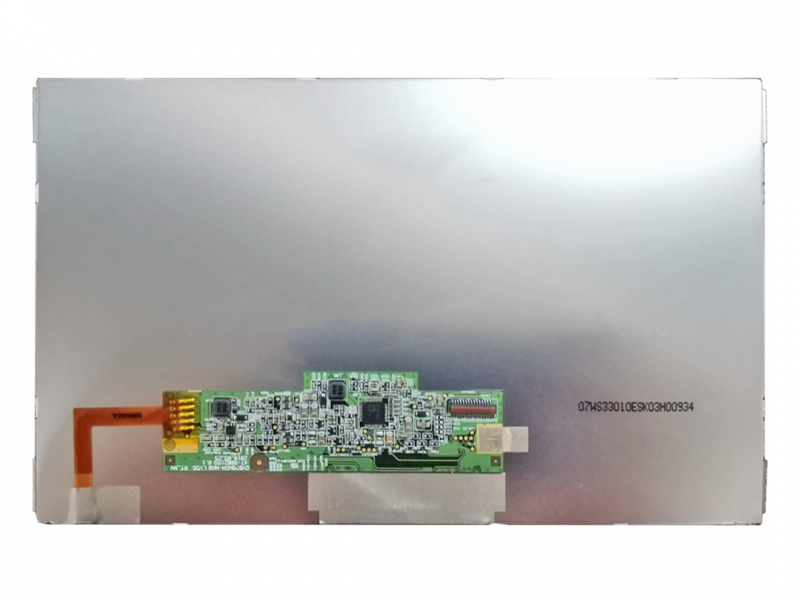

QV070WSM-N60-39P0 (京东方，BOE) 7.0英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器， Application: Oven等特征，QV070WSM-N60-39P0推荐使用于家用电器。
QV070WSM-N60-39P0显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×90 (宽×高) mm，外观尺寸为164.05×100.86 (宽×高)×2.55(厚) mm，表面处理为Hard coating (3H)，抗反射处理，产品净重90.0g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动器。QV070WSM-N60-39P0采用了LVDS (1 ch, 8-bit)信号接口，总共31 pins，采用端子连接，驱屏电压为3.7V (Typ.)。它的典型垂直刷新率Fv为60Hz。
QV070WSM-N60-39P0于2018年Q3量产，当前生产状态为量产中。如果开发新产品想采用QV070WSM-N60-39P0液晶模组，建议多了解一下关于QV070WSM-N60-39P0的最新的生产状态信息和技术信息。QV070WSM-N60-39P0所有参数值均以规格书为准，QV070WSM-N60-39P0规格书和最新价格可以咨询杭州旭虹。
