MV238FHM-N10

您现在的位置:首页 > 液晶屏产品 > 京东方液晶屏 > 23.8寸 >
  • MV238FHM-N10正面图

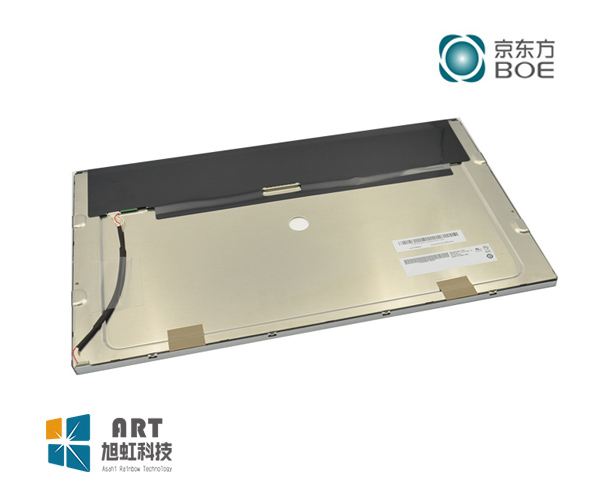

  • MV238FHM-N10背面图
  • 型号:MV238FHM-N10
  • 品牌:京东方/BOE
  • 尺寸:23.8寸
  • 分辨率:1920(RGB)×1080 , FHD
  • 亮度:250cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1000:1 (Typ.)
  • 工作温度:0 ~ 50 °C
  • 技术参数
  • 产品描述
  • 一 、京东方23.8寸工业液晶模组MV238FHM-N10应用详情



    基础信息:

    制造商

    京东方(BOE)

    型号

    MV238FHM-N10

    类型

    a-Si   TFT-LCD , 液晶模组

    应用产品

    电脑显示器

    屏幕尺寸

    23.8”

    应用环境:

    工作温度

    0 ~ 50 °C

    存储温度

    -20 ~ 60 °C

    ROHS

    ROHS

    抗振性能


    典型特征:

    广色域,表面雾面,广视角,风景模式,白光LED背光,宽屏,信号端子倒装



    二 、京东方23.8寸工业液晶模组MV238FHM-N10结构详情

    像素特征:

    解析度

    1920(RGB)×1080 , FHD

    点间距

    0.0915×0.2745 mm(W×H)

    像素排列

    RGB垂直条状

    像素间距

    0.2745×0.2745 mm(W×H)

    结构尺寸:

    显示区域

    527.04(W)×296.46(H) mm

    开口区域

    530.2(W)×299.6(H) mm

    外观尺寸

    543(W)×317.4(H) mm

    外观厚度

    8.2/11.4 (Typ./Max.) mm

    外观特征 :

    物理性质

    平面矩形

    外观样式

    -

    宽高比

    16:9   (H:V)

    风景肖像

    风景模式

    安装方式:

    Side mounting holes (4 pcs) on left, right bezel

    其他参数:

    重量

    TBD

    表面处理

    雾面 (Haze 25%),Hard coating (3H)



    三、京东方23.8寸工业液晶模组MV238FHM-N10光学详情





    基础信息:

    显示亮度

    250   cd/m² (Typ.)

    对比度

    1000:1   (Typ.) (透射)

    可视角度

    89/89/89/89   (Typ.)(CR≥10)

    显示模式

    ADS,常黑显示,透射式

    推荐视角

    全视角

    响应时间

    14 (Typ.)(G to G) ms

    色彩性能:

    白色坐标

    Wx:0.313;   Wy:0.329

    支持颜色

    16.7M   (6-bit+Hi-FRC)

    色域

     72% NTSC (CIE1931)

    亮度均匀性

    1.25/1.33 (Typ./Max.)(9 points)



    四、京东方23.8寸工业液晶模组MV238FHM-N10电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    No

    功率总耗 :

    17.6/18.4W (Typ./Max.)



    五、京东方23.8寸工业液晶模组MV238FHM-N10信号详情

    信号电气:

    输入电流

    0.6/0.9A   (Typ./Max.)

    输入电压

    5.0V   (Typ.)

    功率消耗

    3.0/4.5W (Typ./Max.)

    信号接口

    LVDS   (2 ch, 8-bit)

    接口特征:

    位置

    背面


    类型

    端子

    信号详情:

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    宇宙

    IS100-L30R-C23

    1.0mm

    30pins

    1pcs

    LVDS-30P2C8B-160A



    六、京东方23.8寸工业液晶模组MV238FHM-N10发光详情

    灯管特征:

    灯管类型

    WLED

    数量

    3 strings

    位置

    侧入式光源(底部)

    可换性

    -

    灯管形状

    3串

    灯管寿命

    30K(Typ.)   (Hours)

    灯管电气:

    电压输入

    51.2±3.2V

    电流输入

    80mA (Typ.)

    功耗

    11.5/12.3/13.1W (Min./Typ./Max.)

    接口特征:

    位置

    背面

    类型

    端子

    灯管驱动:

    接口详情:

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    恩得利

    3708K-Q06N-00R

    1.0mm

    6pins

    1pcs

    BLE-6PINS-CCAACC



    七、京东方23.8寸工业液晶模组MV238FHM-N10包装详情

    包装箱:

    数量

    尺寸 (L×W×H)

    重量

    8pcs   / 箱

    235×615×448 mm

    16 Kgs






  • 京东方23.8寸工业液晶模组MV238FHM-N10概况:

    京东方 (BOE) 推出的MV238FHM-N10是一款采用a-Si TFT-LCD技术的23.8英寸液晶模组产品,MV238FHM-N10装配有WLED背光,无背光驱动,无触摸。MV238FHM-N10典型特征为: 广色域,表面雾面,广视角,风景模式,白光LED背光,宽屏,信号端子倒装, TCO 6.0, ES 6.0 compliant。MV238FHM-N10的工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C。MV238FHM-N10推荐使用于电脑显示器。



    MV238FHM-N10作为一款ADS,常黑显示,透射式液晶模组产品,MV238FHM-N10可以提供250 cd/m²的显示亮度 1000:1的透射对比度,以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为14 (Typ.)(G to G) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号,MV238FHM-N10可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。MV238FHM-N10背光采用了3 strings WLED发光的侧入式光源(底部),光源的使用寿命为30K小时,不含背光驱动。MV238FHM-N10采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    MV238FHM-N10于2014年Q2量产,当前生产状态为量产中。如果开发新产品想采用MV238FHM-N10液晶模组,建议多了解一下关于MV238FHM-N10的最新的生产状态信息和技术信息。MV238FHM-N10所有参数值均以规格书为准,MV238FHM-N10规格书和最新价格可以咨询杭州旭虹。
