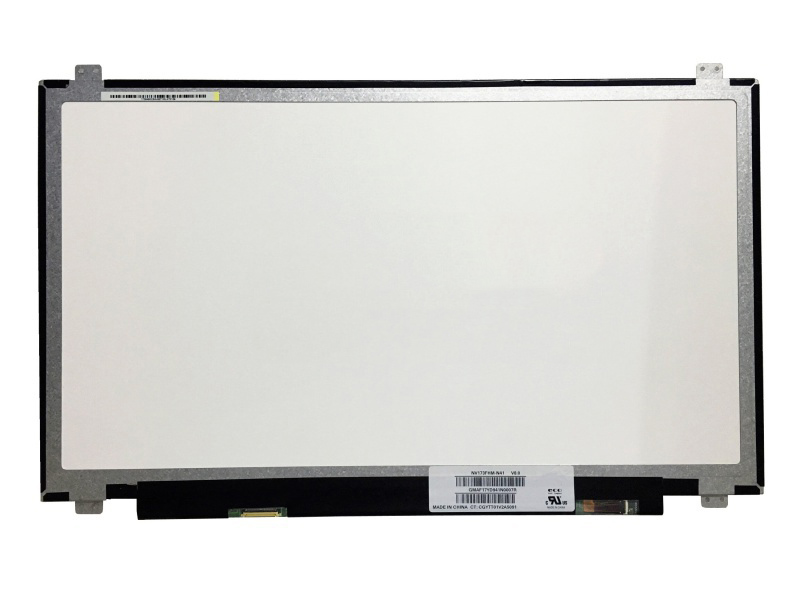

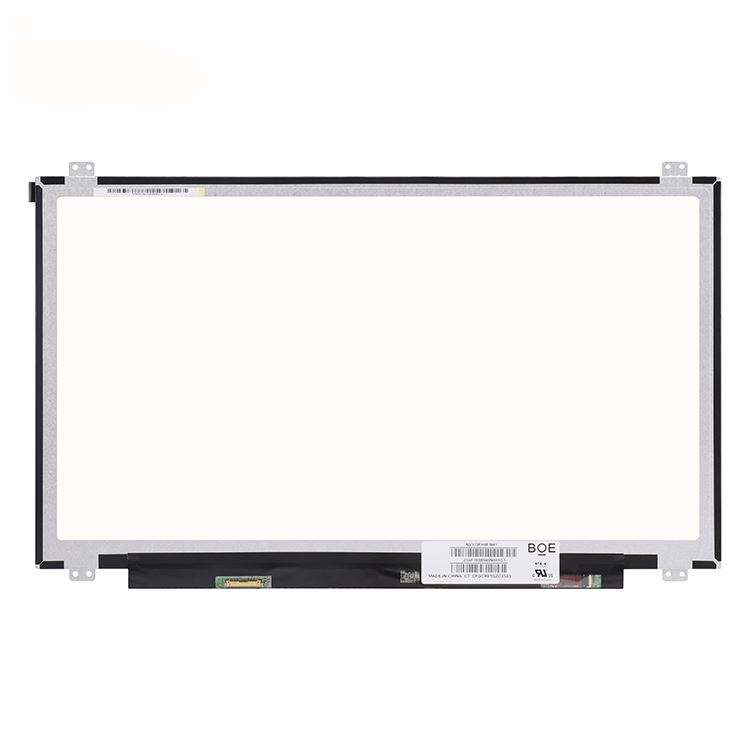

一、京东方液晶模组NV173FHM-N41 应用详情
基本信息 : | 面板品牌 | 京东方（BOE） | 面板型号 | NV173FHM-N41 |
面板尺寸 | 17.3英寸 | 面板应用 | 笔记本，工业，医疗影像 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，含LED驱动器，端子倒装，表面雾面 | |||
二、京东方液晶模组NV173FHM-N41 结构详情
像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距 | 0.0663×0.1989 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1989×0.1989 mm (H×V) [127PPI] | |
结构尺寸 : | 显示区域 | 381.888×214.812 mm (H×V) | 可视区域 | - |
外观尺寸 | 398.1×246.6 mm (H×V) | 外观厚度 | 3.57/4.0 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观形状 | 中厚 (PCBA平直, 厚3.4~4.0mm) | |
安装孔位 : | Face mounting holes (8 pcs) on up, down slugs | |||
其它特征 : | 重量 | 550g | 表面处理 | 雾面 |
三、京东方液晶模组NV173FHM-N41 光学详情
基本信息 : | 面板亮度 | 300 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | ADS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 30 (Typ.)(Tr+Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K (6-bit) |
色温 | 6485K | 亮度变动 | 1.25/1.54 (Max.)(5/13 points) |
四、京东方液晶模组NV173FHM-N41 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 6.1W (Max.) |
五、京东方液晶模组NV173FHM-N41 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 15K (Min.) 小时 |
数量 | 10S6P | 灯管形状 | 6串 | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | 灯管驱动 | 含LED驱动器 |
驱动电气 : | 电压输入 | 6.0/12.0/20.0V (Min./Typ./Max.) | 电流输入 | - | ||
功耗 | 5W (Max.) | |||||
六、京东方液晶模组NV173FHM-N41 信号详情
信号系统 : | eDP (2 Lanes), eDP1.2, HBR1 (2.7G/lane) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | - | ||
功耗 | 0.8/1.1W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | 背面 | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
宇宙 | IS050-L30B-C10 | 0.5 mm | 30 pins | 1 pcs | EDP-30P2L-020O | |
七、京东方液晶模组NV173FHM-N41 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
38 pcs / 箱 | - | 564×517×327 mm |
京东方液晶模组NV173FHM-N41概况：
NV173FHM-N41 (京东方，BOE) TFT-LCD的17.3吋液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2等特征，NV173FHM-N41推荐使用于笔记本，工业，医疗影像等产品。
NV173FHM-N41 作为一款ADS，常黑显示，透射式液晶模组产品，NV173FHM-N41可以提供300 cd/m²的显示亮度 800:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，响应时间为30 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit灰阶信号，此产品可以显示262K颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了10S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动器。NV173FHM-N41采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
NV173FHM-N41于2015年Q4量产，当前生产状态为量产中。如果开发新产品想采用NV173FHM-N41液晶模组，建议多了解一下关于NV173FHM-N41的最新的生产状态信息和技术信息。NV173FHM-N41所有参数值均以规格书为准，NV173FHM-N41规格书和最新价格可以咨询杭州旭虹。
